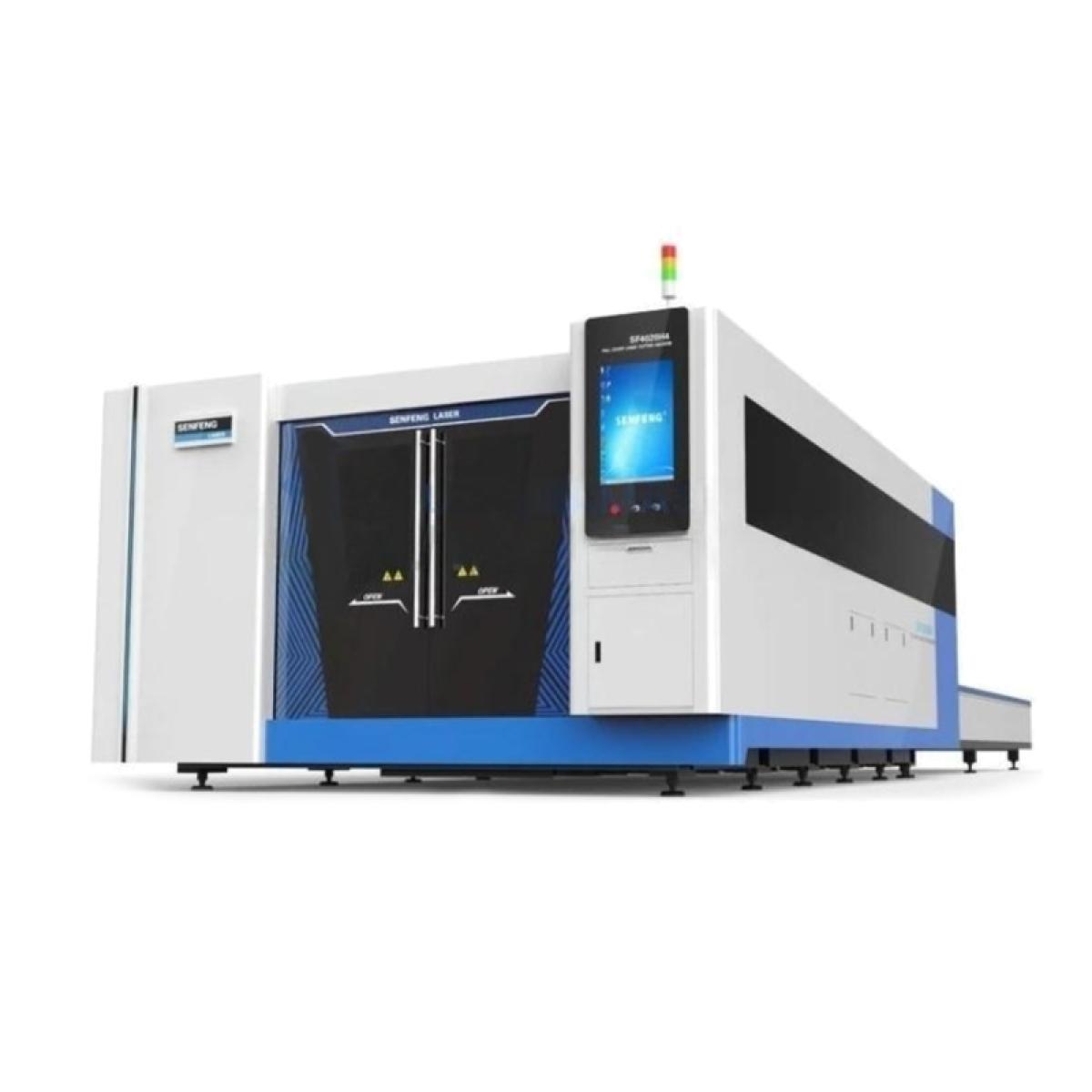

Назначение: волоконный лазерный комплекс SENFENG SF6020H4 находит применение в автомобилестроении, судостроении, при производстве металлоконструкций, а также в других отраслях промышленности, в которых требуется скоростной раскрой листов металла. Оснащается высокоточным лазером, который отлично справляется с острыми углами и сложными фигурами. Обладает системой управления HypCut на базе контроллера FSCUT 8000.
Лазерный источник: рассчитан на работу в условиях высоких нагрузок. Обеспечивает стабильный поток.
Станина: выполнена из качественной высокоуглеродистой стали. Благодаря отжигу при высокой температуре характеризуется повышенной прочностью и устойчивостью к износу.
Серводвигатели: промышленные сервоприводы обеспечивают высокую скорость передвижения каретки по осям. Скорость подачи может задаваться с помощью программы в пределах 0-168 м/мин.
Сменный стол: дает возможность значительно сократить время подачи и повысить производительность.
Литой портал: изготовлен из авиационного алюминиевого сплава, отличается прочностью и легкостью.
Режущая головка: имеет функцию автофокуса. Может самостоятельно различать материал и толщину и выставлять необходимое расстояние до листа. Лазерный луч не рассеивается, что обеспечивает выполнение аккуратного реза. Модульная конструкция способствует быстрой замене сопел. Для предотвращения попадания пыли в головку имеется защитное стекло.
Зональная система дымоудаления: секции стола снабжены вытяжными отверстиями, через которые удаляются пыль и продукты горения, образуемые в процессе работы. На маркетплейс Рывок можно купить лазерный станок по выгодной цене.
Характеристики
- Размер6250х4252х3921 мм
- Вес18500 кг
- Материал обработкисталь
- Скорость вращения шпинделя100-10000 об/мин
- Расход воздуха300 л/мин
- Тип станкаобрабатывающий центр
- Скорость подачи1-10000 мм/мин
- Рабочий стол63×63 см
- Потребляемая мощность68 кВт
- Шпиндель7/24 Taper No. 50
- Количество осей5-осевой
- Макс. диаметр инструмента210 мм
- Макс. длина инструмента400 мм
- Вращение по оси С360 °
- Основной двигатель (непродолжительная/продолжительная нагрузка)30/25 кВт
- Макс. крутящий момент420 Нм
- Сервопривод (ось X/Y/Z)4,5х2/4,5/5,5 кВт
- Сервопривод (ось A/C)1500/800 Нм
- Гидравлический насос2,2 кВт
- Макс. загрузка300 кгс
- Макс. диаметр, устанавливаемый на столе800 мм
- Резьбовое отверстие20-М16 (шаг 125 мм)
- Поворот на заданный угол (ось A)0,001 °
- Поворот на заданный угол (ось C)0,001 °
- Перемещение по осям X/Y/Z650 (+APC570)х870 (+ATC125)х670 мм
- Наклон по оси Аот -90° до +30°
- Скорость быстрого хода по осям X/Y/Z50/50/30 м/мин
- A-ось (наклон)25 об/мин
- C-ось (вращение) C125 об/мин
- C-ось SP 2 (поворот)600 об/мин
- ХвостовикBBT50
- Инструментальная оправка для автоматической сменыBT50-90° (NIKKEN “PS-O”) Center thru (NIKKEN “PS-O56”)
- Количество инструментов в магазине30 (опционально 40/60/90/120)
- Макс. диаметр со смежным инструментом125 мм
- Макс. вес инструмента16 кг
- Выбор инструментаBi/fixed
- Время автоматической смены инструмента2,7 сек
- Время автоматической смены паллеты9 сек
- Макс. диаметр на установочной станции710 мм
- Объема бака для СОЖ700 л
- Давление в пневматической системе0,5 МПа
- Давление в гидравлической системе (зажимы осей A и C)5 МПа
- Частота тока50 Гц
- Напряжение380 В
- Система управленияFSCUT 8000
- Максимальная скорость168 м/мин
- Длина волны лазера1070 нм
- Мощность лазера6000/8000/12000/15000 Вт
- Тип лазераиттербиевый оптоволоконный
- Точность позиционирования±0,03 мм
- Рабочая зона6000х2000 мм
- Обрабатываемые материалылистовой металл
- Лазерный источникRaycus/IPG
- Максимальная скорость резки80 м/мин
- Сменный столда
- Срок работы лазера100000 ч
- Вид охлажденияпромышленный чиллер
- Квадратные направляющие35 мм
- Передача по оси Zшарико-винтовая пара
- Двигатель по осям X, Y, Zсерводвигатели 4,4 кВт
- Датчик высотыавтоматический
- Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
- Смазкацентрализованная система смазки
- Минимальная ширина резки0,1 мм
- ЧПУесть
- Передача по осям X, Yзубчатая рейка
