Характеристики
- Макс. диаметр коронки100 мм
- Диапазон сверления100 мм
- Ход каретки680 мм
- Возможно сверление под угломда
- Угол наклона0-45 °
- Тип двигателяэлектрический (380 В)
- Комплектация- Станок в сборе; - Агрегат СОЖ; - Установка смазки; - Электрооборудование (1 комплект); - Обслуживающий инструмент (1 комплект); - Планшайба (1 комплект); - Центра упорные невращающиеся (2 шт.); - Оправка для балансировки шлифовального круга; - Хомутик для изделия (4 шт.); - Устройство для правки шлифовального круга от стола; - Приспособление для внутреннего шлифования; - Патрон трех кулачковый; - Люнет закрытый; - Люнет открытый; - Головка внутришлифовальная диаметром 80 мм; - Шлифовальный круг; - Оправка для внутришлифовального круга; - Шлифовальный круг для внутренней шлифовки; - Домкрат клиновой (1 комплект).
- Типкруглошлифовальный

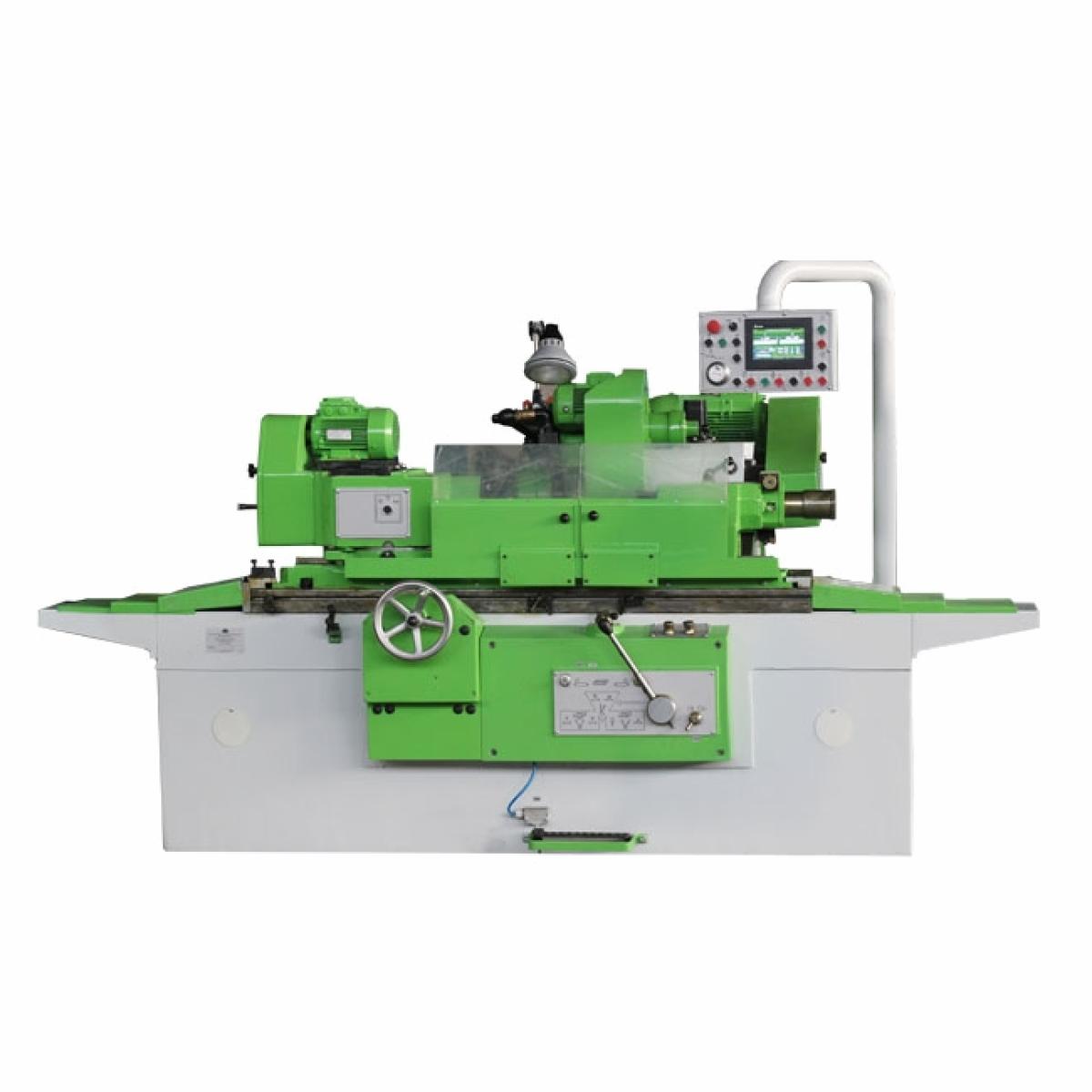

Назначение:круглошлифовальный станок 3Л132ВМФ2 предназначен для высококачественной обработки изделий (класс точности В). Подходит для работы с цилиндрическими, коническими и торцевыми поверхностями. Позволяет выполнять как наружное, так и внутреннее шлифование. Заготовка может закрепляться в центрах, патроне, люнете, а также на планшайбе.
Станина и столы: оборудование снабжено верхним поворотным столом, который смонтирован на нижнем столе. Перемещение столов выполняется по направляющим станины посредством работы сервопривода с применением ШВП.
Шлифовальная бабка: оборудована механизмом быстрого подвода. Роликовые направляющие, по которым движется шлифовальная бабка, установлены на поворотной плите. Самоустанавливающиеся гидродинамические подшипники способствуют высокой точности вращения шпинделя. Вращение передается от электродвигателя клиноременной передачей.
Передняя бабка: позволяет осуществлять обработку в центрах или в патроне. Поворачивается вручную. Количество оборотов шпинделя может плавно регулироваться с пульта управления. Подшипники передней бабки уже отрегулированы.
Задняя бабка: снабжена пружиной, посредством которой обрабатываемая деталь зажимается в центрах. Сила зажима может настраиваться рукоятью.
Преимущества: установка оснащена программируемым логическим контроллером, при помощи которого выполняется управление. Предусмотрена сенсорная панель с функциями УЦИ. Поперечная и продольная подача производится за счет работы серводвигателей. Оборудование снабжено системой охлаждения, включающую в себя бак, насос и магнитный сепаратор, а также системой смазки, которая обеспечивает надежную работу подшипников и направляющих.
Характеристики
- Макс. диаметр коронки100 мм
- Диапазон сверления100 мм
- Ход каретки680 мм
- Возможно сверление под угломда
- Угол наклона0-45 °
- Тип двигателяэлектрический (380 В)
- Типкруглошлифовальный
- Высота63 мм
- Внутренний диаметр305 мм
- Угол поворота±30 °
- Высота центров185 мм
- Макс. длина заготовки1000 мм
- Макс. угол поворота верхнего стола (по часовой стрелке)3 °
- Макс. угол поворота верхнего стола (против часовой стрелки)8 °
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Мощность привода шлифовального круга7,5 кВт
- Мощность двигателя передней бабки1,1 кВт
- Мощность двигателя приспособления для внутреннего шлифования1,1 кВт
- Макс. диаметр заготовки280 мм
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета)60/280 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах)55 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона)40 кг
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона)50 кг
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%)1590 об/мин
- Наружный диаметр (макс./мин.)600/450 мм
- Макс. диаметр заготовки, устанавливаемой в патроне200 мм
- Макс. длина шлифуемого отверстия3 диаметра, но не более 125 мм
- Диаметр шлифовального круга (макс./мин.)63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.)100/30 мм
- Диаметр внутришлифовальной головки80 мм
- Частота вращения шпинделя, не более16900 об/мин
- Скорость вращения (бесступенчатая регулировка)40-500 об/мин
- Размеры центра (ГОСТ 13214-79)Морзе 4
- Макс. угол поворота (к шлифовальному кругу)90 °
- Макс. угол поворота (от шлифовального круга)30 °
- Механизм отвода пинолиручной
- Величина отвода пиноли35 мм
- Наибольшее продольное перемещение стола1000 мм
- Наименьший ход стола при переключении упорами4 мм
- Ручное перемещение за один оборот маховика3,1; 20,5 мм
- Скорость перемещения стола (бесступенчатая регулировка)0,05-6 м/мин
- Цена деления шкалы поворота стола20 '
- Конусность (по часовой стрелке)3:10
- Конусность (против часовой стрелки)1:10
- Ход шлифовальной бабки по винту290 мм
- Ход быстрого подвода шлифовальной бабки50 мм
- Пределы скоростей врезных подач0,1-45 мм/мин
- Время быстрого подвода шлифовальной бабки2,5 с
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление0,001; 0,01 мм
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола)0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола)0,001 мм
- Круглость (при обработке в центрах)1,6 мкм
- Постоянство диаметра в продольном сечении (при обработке в центрах)6 мкм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной)0,16 мкм
- Размер (при крайнем положении движущихся частей)5010х2640х2150 мм
- Вес (с электрооборудованием и установкой охлаждения)6580 кг
ЛСП
Комплектация
- - Станок в сборе
- - Агрегат СОЖ
- - Установка смазки
- - Электрооборудование (1 комплект)
- - Обслуживающий инструмент (1 комплект)
- - Планшайба (1 комплект)
- - Центра упорные невращающиеся (2 шт.)
- - Оправка для балансировки шлифовального круга
- - Хомутик для изделия (4 шт.)
- - Устройство для правки шлифовального круга от стола
- - Приспособление для внутреннего шлифования
- - Патрон трех кулачковый
- - Люнет закрытый
- - Люнет открытый
- - Головка внутришлифовальная диаметром 80 мм
- - Шлифовальный круг
- - Оправка для внутришлифовального круга
- - Шлифовальный круг для внутренней шлифовки
- - Домкрат клиновой (1 комплект).
