Характеристики
- Тип двигателяэлектрический (380 В)
- Тип генераторадизель-генератор
- Тип корпусаоткрытая рама
- Запускэлектрический
- Выходное напряжение380 В
- Тип альтернаторасинхронный, бесщеточный
- Номинальная мощность50 кВт
- Размер1880x805x1230 мм

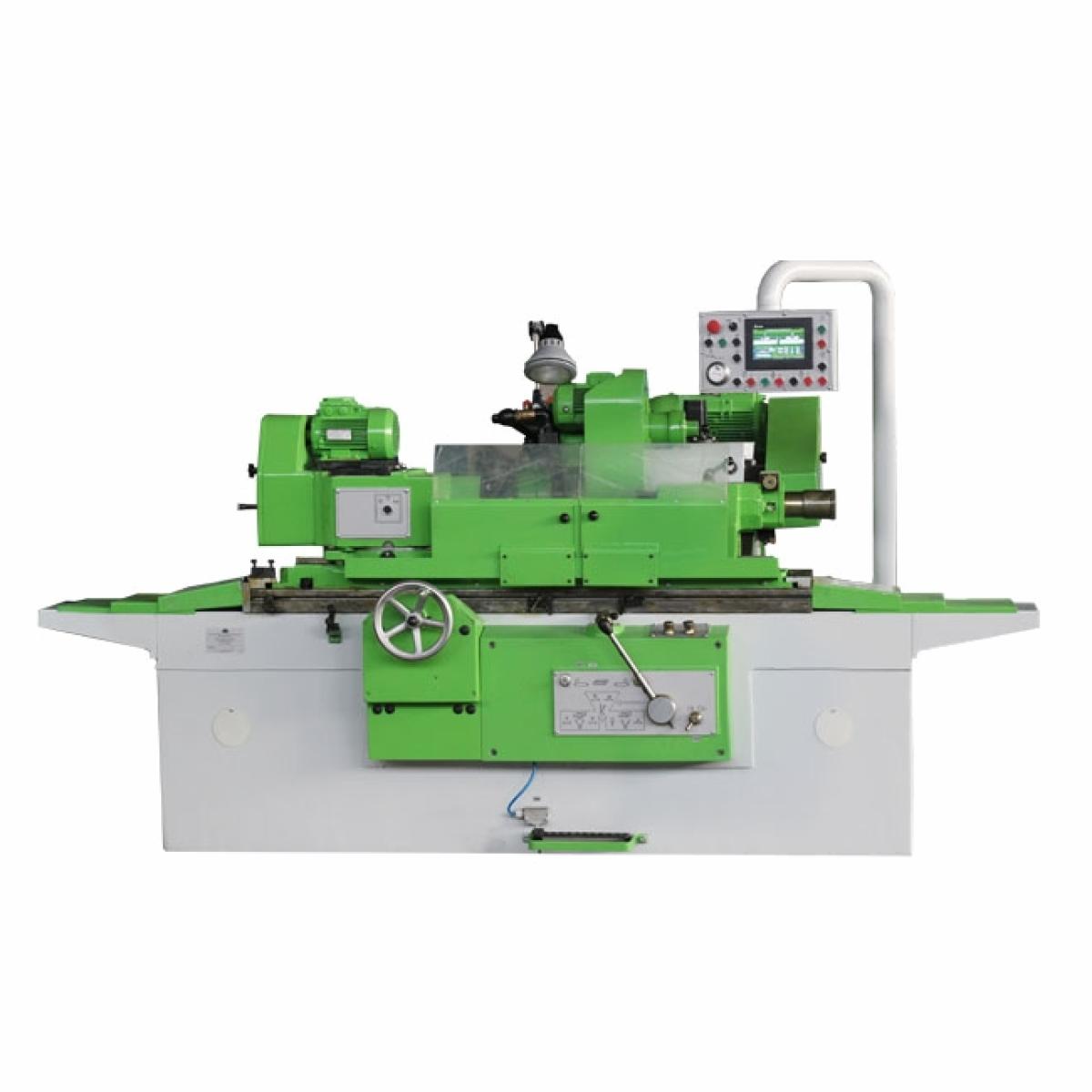

Назначение:универсальный круглошлифовальный станок ЛСП 3Л131ВМФ2 подходит как для наружной, так и для внутренней шлифовки цилиндрических, конических или торцевых поверхностей изделий длиной не более 710 мм. Заготовки устанавливаются в центрах, 3-кулачковом патроне, а также при помощи люнета или планшайбы.
Электрооборудование: устройство управляется с помощью контроллера. Оборудовано удобной сенсорной панелью. Продольная и поперечная подача выполняется сервоприводами. Скорость вращения детали может плавно регулироваться преобразователем. Поперечное перемещение шлифовальной бабки осуществляется электронным маховиком.
Станина и столы: конструкцией предусмотрены нижний стол и смонтированный на нем верхний поворотный стол, которые осуществляют движение вдоль направляющих станины при помощи серводвигателя и ШВП.
Шлифовальная бабка: перемещается на роликовых направляющих, расположенных на опорной плите. Шпиндель шлифовальной бабки расположен на самоустанавливающихся сегментных гидродинамических подшипниках, что гарантирует высокоточное вращение. Вращение от двигателя передается с помощью ременной передачи.
Передняя бабка: поворачивается вручную. Дает возможность осуществлять обработку в патроне или центрах. Патрон может устанавливаться на конусную поверхность конца шпинделя.
Задняя бабка: оснащена пружиной, благодаря которой производится зажим обрабатываемого изделия в центрах. Рукоять позволяет регулировать степень зажима.
Система охлаждения: представляет собой отдельную конструкцию, включающую бак, насос и магнитный сепаратор, используемый в качестве фильтра.
Система смазки: выполняет смазку станины и подшипников, обеспечивая стабильную работу станка.
Характеристики
- Тип двигателяэлектрический (380 В)
- Тип генераторадизель-генератор
- Тип корпусаоткрытая рама
- Запускэлектрический
- Выходное напряжение380 В
- Тип альтернаторасинхронный, бесщеточный
- Номинальная мощность50 кВт
- Размер1880x805x1230 мм
- Вес750 кг
- Вес в упаковке750.0 кг
- Длина упаковки182 см
- Ширина упаковки80.5 см
- Высота упаковки124.3 см
- Максимальная мощность55 кВт
- Объём топливного бака135 л
- Транспортировкастационарный
- Частота50 Гц
- Охлаждениежидкостное
- Производитель двигателяTSS
- Номинальный ток90 А
- Класс защитыIP 23
- Степень автоматизации1
- АльтернаторTSS-SA-50
- Расход топлива (при нагрузке 75%)10,7 л/ч
- МодельTSS Diesel TDK-N 56 4LT (24 В)
- Время автономной работы12,6 ч
- Панель управленияLovato RGK600
- Типкруглошлифовальный
- Высота63 мм
- Внутренний диаметр305 мм
- Угол поворота±30 °
- Высота центров185 мм
- Макс. длина заготовки710 мм
- Макс. угол поворота верхнего стола (по часовой стрелке)3 °
- Макс. угол поворота верхнего стола (против часовой стрелки)8 °
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Мощность привода шлифовального круга7,5 кВт
- Мощность двигателя передней бабки1,1 кВт
- Мощность двигателя приспособления для внутреннего шлифования1,1 кВт
- Макс. диаметр заготовки280 мм
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета)60/280 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах)55 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона)40 кг
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона)50 кг
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%)1590 об/мин
- Наружный диаметр (макс./мин.)600/450 мм
- Макс. диаметр заготовки, устанавливаемой в патроне200 мм
- Макс. длина шлифуемого отверстия3 диаметра, но не более 125 мм
- Диаметр шлифовального круга (макс./мин.)63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.)100/30 мм
- Диаметр внутришлифовальной головки80 мм
- Частота вращения шпинделя, не более16900 об/мин
- Скорость вращения (бесступенчатая регулировка)40-500 об/мин
- Размеры центра (ГОСТ 13214-79)Морзе 4
- Макс. угол поворота (к шлифовальному кругу)90 °
- Макс. угол поворота (от шлифовального круга)30 °
- Механизм отвода пинолиручной
- Величина отвода пиноли35 мм
- Наибольшее продольное перемещение стола710 мм
- Наименьший ход стола при переключении упорами4 мм
- Ручное перемещение за один оборот маховика3,1; 20,5 мм
- Скорость перемещения стола (бесступенчатая регулировка)0,05-6 м/мин
- Цена деления шкалы поворота стола20 '
- Конусность (по часовой стрелке)3:10
- Конусность (против часовой стрелки)1:10
- Ход шлифовальной бабки по винту290 мм
- Ход быстрого подвода шлифовальной бабки50 мм
- Пределы скоростей врезных подач0,1-45 мм/мин
- Время быстрого подвода шлифовальной бабки2,5 с
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление0,001; 0,01 мм
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола)0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола)0,001 мм
- Круглость (при обработке в центрах)1,6 мкм
- Постоянство диаметра в продольном сечении (при обработке в центрах)6 мкм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной)0,16 мкм
- Размер (при крайнем положении движущихся частей)4540х2640х2150 мм
- Вес (с электрооборудованием и установкой охлаждения)5900 кг
ЛСП
Комплектация
- - Станок в сборе
- - Агрегат СОЖ
- - Установка смазки
- - Электрооборудование (1 комплект)
- - Обслуживающий инструмент (1 комплект)
- - Планшайба (1 комплект)
- - Центра упорные невращающиеся (2 шт.)
- - Оправка для балансировки шлифовального круга
- - Хомутик для изделия (4 шт.)
- - Устройство для правки шлифовального круга от стола
- - Приспособление для внутреннего шлифования
- - Патрон трех кулачковый
- - Люнет закрытый
- - Люнет открытый
- - Головка внутришлифовальная диаметром 80 мм
- - Шлифовальный круг
- - Оправка для внутришлифовального круга
- - Шлифовальный круг для внутренней шлифовки
- - Домкрат клиновой (1 комплект).
