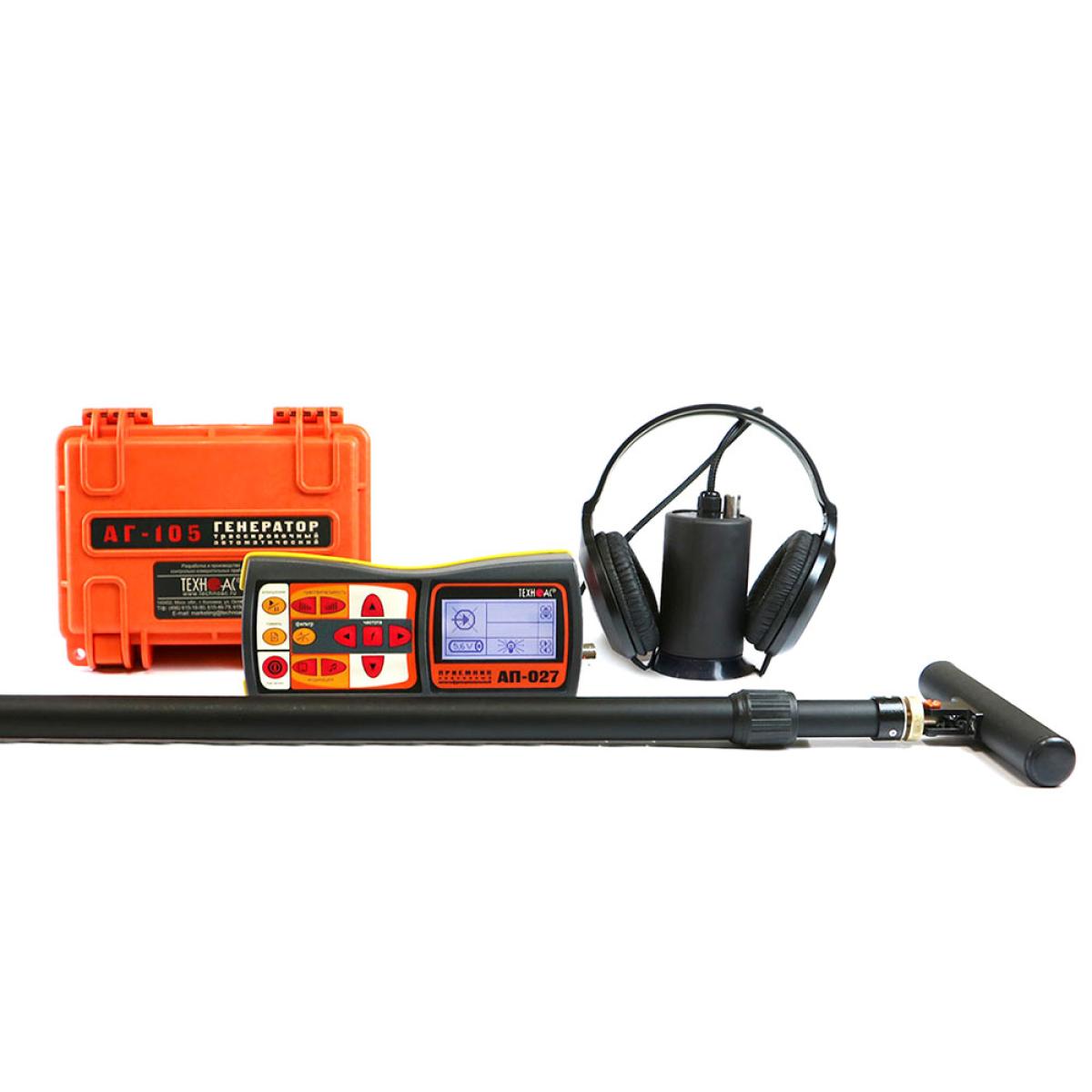

Назначение: трассоискатель УСПЕХ АТГ 425 15Н с объединением трех устройств в одном. Обеспечивает определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 600 см и удалении до 5 км от места подключения генератора, поиск мест повреждения кабельных линий и скрытой проводки, обследование участков местности перед проведением земляных работ, обнаружение разгерметизации трубопроводов на глубине до 3 метров.
Питание устройств производится от батарейных комплектов, аккумуляторов или сетевых блоков. Рабочее напряжение приемника - 4-7 В, генератора - 7-15 В.
Конструкция: корпусы характеризуются повышенным классом защиты для предотвращения контакта с грязью и влагой. Бесконтактная трассировка производится индукционной антенной или индуктивными клещами. Предусмотрен ЖК-монитор для контроля процессов.
Преимущества: агрегат оснащен автоматическим согласованием с нагрузкой в широком диапазоне сопротивлений. Звуковой сигнал выводится на встроенный динамик и наушники оператора. Оборудована передающая антенна для бесконтактного наведения сигнала.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Характеристики
- Вес в упаковке7.0 кг
- Длина упаковки70 см
- Ширина упаковки31 см
- Высота упаковки20 см
- Длина175 мм
- Покрытиевольфрамовое
- Количество в упаковке10 шт
- Диаметр2 мм
- Свариваемые материалыалюминий, углеродистая сталь, нержавеющая сталь
- МаркаWL20
- Цвет электродасиний (голубой)
- Добавки1,8-2,2% La2O3 (оксид лантана)
- Вид тока сваркиAC (переменный) и DC (постоянный)
- Содержание вольфрама в электроде97,3% не менее
- Класс защитыIP54
- Время непрерывной работы20 ч
- Тип оборудованиятрассоискатель
- Рабочее напряжение7-15 В
- Тип питания8 щелочных («alkaline») элементов 1,5 В «тип С», аккумулятор «12 В» (например, автомобильный) выходное напряжение 11…14 В при токе не менее 4 А, Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) выходное напряжение 15 В, мощность 60 Вт
- Нагрузка «клипсы» или «клещи»512 «0.5», 1024 «1.0», 8192 «8.2», 32768 «33»
- «Антенные» режимы8192 - «8.2», 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
- Режимы «модуляции»прерывистый «ПР», двухчастотный «2F»
- Выходной ток, ограниченный программой при ручном повышении≥5 А - при частотах 512Гц «0.5», 1024Гц «1.0», 8192Гц «8.2», «2F»;≥3 А - при частоте 32768 Гц «33»
- Выходной ток, заданный для автоматического согласования≥0,2 А -при частотах 512Гц «0.5», 1024Гц «1.0», «2F»;≥0,1 А - при частотах 8192 Гц «8.2», 32768 Гц «33»
- Максимальное выходное напряжение≥32 В - в двухчастотном режиме модуляции «2F»;≥40 В -в других режимах
- Максимальная выходная мощность≥20 Вт - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2»;≥6 Вт - при частоте 32768 Гц «33»
- Выходной усилитель мощностимодифицированный CLASS D КПД до 85%
- Допустимый диапазон температур-20…+50 ºС
- Глубина обнаружения6000 мм
- Частоты переключаемых полосовых фильтров (датчик АД)ограничение диапазона «снизу» 0,1, 0,15, 0,21, 0,31, 0,45, 0,65, 0,95, 1,38 кГц; ограничение диапазона «сверху» 2,00, 1,38, 0,95, 0,65, 0,45, 0,31, 0,21, 0,15 кГц.
- «Широкая полоса» (датчик АД)0,09…2,2 кГц
- Коэффициент усиления электрического тракта100, 120 дБ
- Визуальная индикация13ЖКИ
- Звуковая индикацияголовные телефоны – натуральный широкополосный или отфильтрованный сигнал, головные телефоны - синтезированный звук ЧМ, встроенный излучатель - синтезированный звук ЧМ
- Частота резонанса50…60 Гц /100 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
- Режимы работывстроенная передающая антенна «LC», внешняя передающая антенна «АН»
- «Широкая полоса» (датчик ЭМД/ДКИ/ДОДК/КИ)0,05…8,6 кГц
- Частота резонанса электромагнитного датчика ЭМД-24750…60 Гц /100 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
- Частоты переключаемых полосовых фильтров (датчик ЭМД/ДКИ/ДОДК/КИ)50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
- Размер электронного блока220x102x42 мм
- Вес электронного блока0,46 кг
