Назначение: трассопоисковый комплект Успех АГ-309.50К для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий и обследования местности перед производством земляных работ.

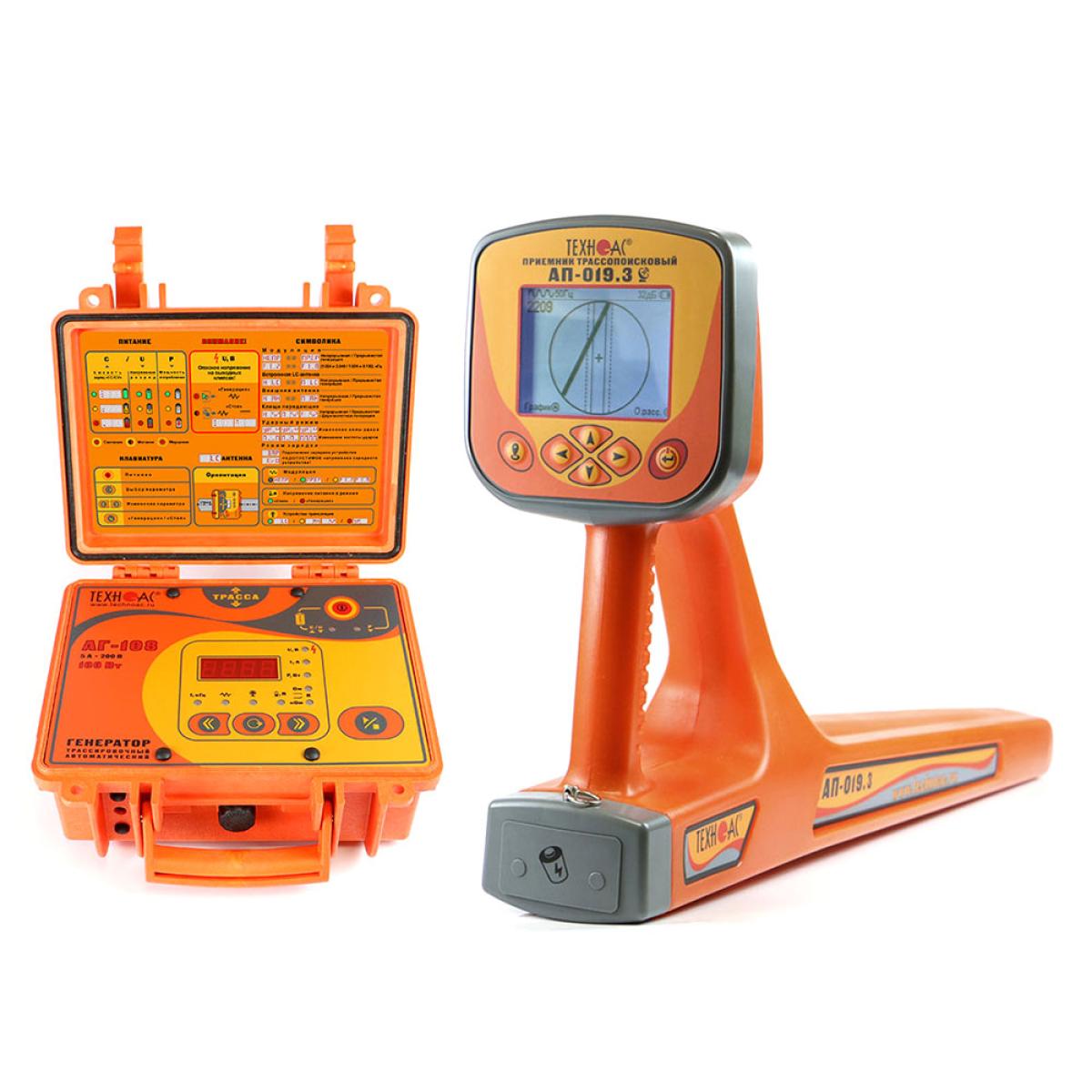

Конструкция: приемник в виде моноблока оснащен крупным ЖК-дисплеем для вывода изображения трассы с русскоязычным меню. Предусмотрена повышенная защита корпуса от влаги и внешних воздействий. Оборудован новейший компактный генератор АГ-108 со встроенными элементами питания, монитором и индукционной антенной для эксплуатации бесконтактным способом.
Преимущества: в составе устройства встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Возможна работа в режиме «Зонд» для трассировки неметаллических линий с помощью внутритрубного генератора (дополнительная опция).
Характеристики
- Вес в упаковке8.0 кг
- Длина упаковки75 см
- Ширина упаковки41 см
- Высота упаковки20 см
- Диаметр проволоки1,2 мм
- Количество в упаковке10 шт
- РезьбаM8
- Тип наконечникаСтандартный
- Длина30 мм
- Материал наконечникаCuCrZr
- Выходной ток≥5 А - при частотах 512Гц «0.5», 1024Гц «1.0», 8192Гц «8.2», «2F»;≥3 А - при частоте 32768 Гц «33»
- Класс защитыIP65
- Время непрерывной работы20 ч
- Тип оборудованиятрассоискатель
- Рабочее напряжение10-15 В
- Тип питания4 элемента LiFePO4 26700 3,2В, аккумуляторы автомобильные «12 В»
- «Антенные» режимы8192, 32768 для «LC» или 8192 для «AH»
- Режимы «модуляции»прерывистый «ПР», двухчастотный «2F»
- Максимальное выходное напряжение≥150 В - в двухчастотном режиме модуляции «2F»;≥200 В -в других режимах
- Максимальная выходная мощность50 Вт - в непрерывном «НП» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 450 Ом, 100 Вт – в прерывистом «ПР» режиме на сопротивления нагрузки до 400 Ом
- Выходной усилитель мощностимодифицированный CLASS D, КПД до 85%
- Глубина обнаружения10000 мм
- «Широкая полоса» (датчик АД)0,04…8 кГц
- Звуковая индикациясинтезированный звук ЧМ, звуковая индикация нажатия кнопок
- Отображение информациицифровой
- Особенности трассопоискового приемникасохранение координат
- Визуальная индикацияLCD дисплей, 320х240
- Квазирезонансные частоты фильтров50(60), 100(120), 512, 1024, 8192, 32768 Гц
- Диапазон частот «Радио»8...40 кГц
- Макс. коэффициент усиления электрического тракта120 дБ
- Количество встроенных датчиков4
- Подключаемые внешние датчикиКИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
- Управление чувствительностьюавтоматическое - для 2D отображения «Трасса», полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;, автоматическое или ручное (по выбору) - для режима «2 частоты»
- Определение глубины залегания трассы0-10 м
- Диапазон температур эксплуатации / хранения-30…+60°С, -30…60°С
- Точность определения глубины залегания±5%
- Объем памяти модуля GPS2300 «точек»
- Режимы работывстроенная передающая антенна «LC», внешняя передающая антенна «АН»
- Измерение тока принимаемого сигнала0,001...9,99 А
- Максимальная чувствительность на 1 м5 мкА
- Точность измерения тока±5%
- Нагрузка «кабель выходной» или «клещи»512, 1024, 8192, 32768
