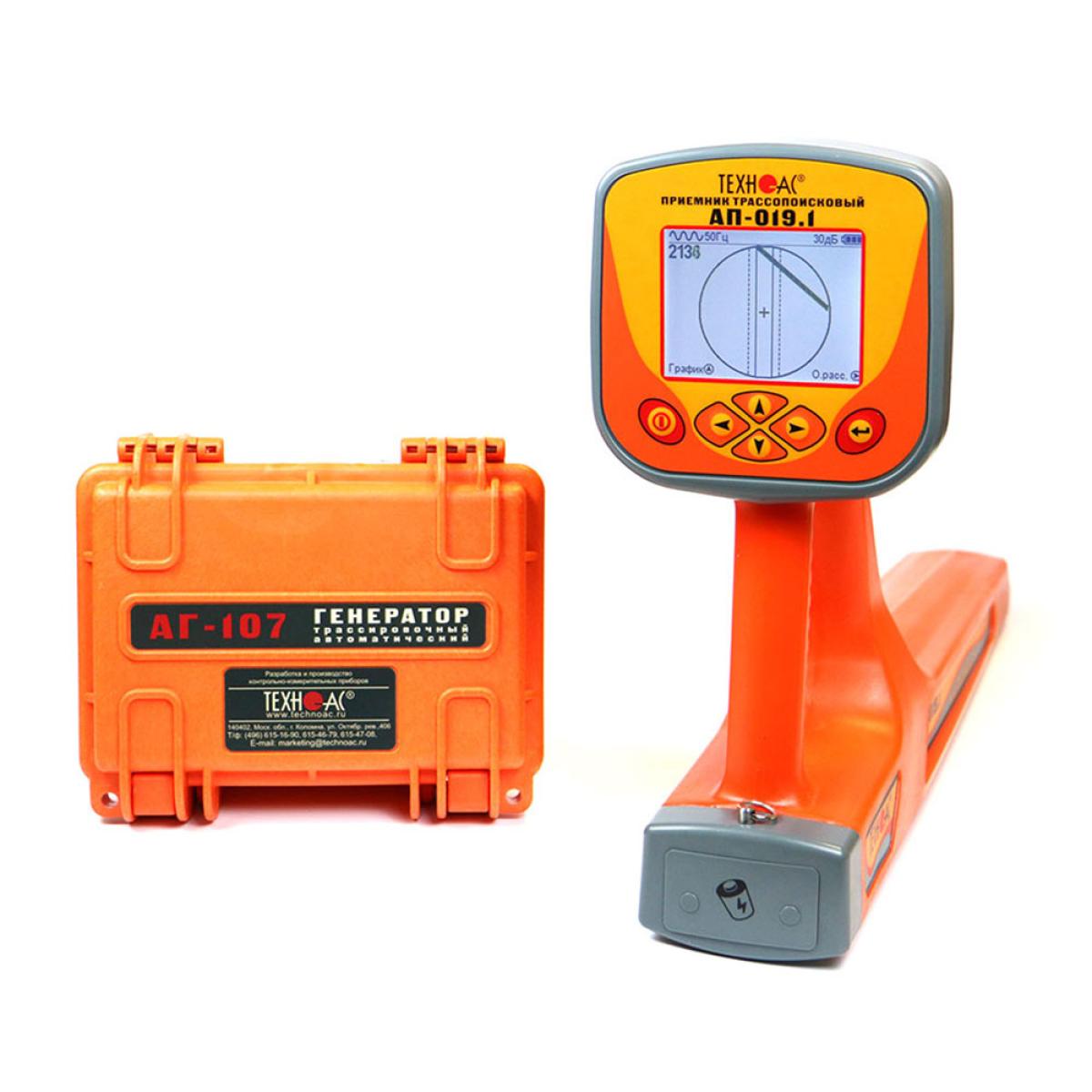

Назначение: трассоискатель Успех АГ-309.30Н в комплекте с цифровым приемником АП-019.1 и автономным генератором АГ-107. Предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий и обследования местности перед производством земляных работ..
Конструкция: приемник в виде моноблока оборудован большим ЖК-дисплеем для вывода изображения трассы. Предусмотрена встроенная индукционная антенна генератора для трассировки коммуникации бесконтактным способом. Корпусы надежно защищены от воздействий влаги и пыли.
Преимущества: агрегат оснащен широким диапазоном рабочих режимов - «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты». Расчет глубины залегания коммуникации до 10 метров и величины тока в линии производится в автоматическом режиме.
В стоимость уже включена поверка! Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Характеристики
- Вес в упаковке7.3 кг
- Длина упаковки75 см
- Ширина упаковки41 см
- Высота упаковки20 см
- Тип горелкиMIG
- Количество в упаковке10 шт
- Диаметр12,5 мм
- Удлиненноенет
- МатериалМедь с покрытием
- Посадочный диаметр17 мм
- Высота сопла64 мм
- Тип MIG горелки24
- Выходной ток≥5 А - при частотах 512Гц «0.5», 1024Гц «1.0», 8192Гц «8.2», «2F»;≥3 А - при частоте 32768 Гц «33»
- Класс защитыIP65
- Время непрерывной работы20 ч
- Тип оборудованиятрассоискатель
- Рабочее напряжение10-15 В
- Тип питания4 элемента LiFePO4 26700 3,2В, аккумуляторы автомобильные «12 В»
- «Антенные» режимы8192, 32768 для «LC» или 8192 для «AH»
- Режимы «модуляции»прерывистый «ПР», двухчастотный «2F»
- Максимальное выходное напряжение≥48 В - в двухчастотном режиме модуляции «2F»;≥60 В -в других режимах
- Максимальная выходная мощность30 Вт - в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом, 60 Вт – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
- Выходной усилитель мощностимодифицированный CLASS D, КПД до 85%
- Глубина обнаружения10000 мм
- «Широкая полоса» (датчик АД)0,04…8 кГц
- Звуковая индикациясинтезированный звук ЧМ, звуковая индикация нажатия кнопок
- Отображение информациицифровой
- Визуальная индикацияLCD дисплей, 320х240
- Квазирезонансные частоты фильтров50(60), 100(120), 512, 1024, 8192, 32768 Гц
- Добротность квазирезонансных фильтров (Q)100
- Диапазон частот «Радио»8...40 кГц
- Макс. коэффициент усиления электрического тракта100 дБ
- Количество встроенных датчиков4
- Подключаемые внешние датчикиКИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
- Управление чувствительностьюавтоматическое - для 2D отображения «Трасса», полуавтоматическое или ручное (по выбору) - для «Графиков, автоматическое или ручное (по выбору) - для режима «2 частоты»
- Определение глубины залегания трассы0-10 м
- Диапазон температур эксплуатации / хранения-30…+60°С, -30…60°С
- Точность определения глубины залегания±5%
- Режимы работывстроенная передающая антенна «LC», внешняя передающая антенна «АН»
- Измерение тока принимаемого сигнала0,001...9,99 А
- Точность измерения тока±5%
- Нагрузка «кабель выходной» или «клещи»512, 1024, 8192, 32768
