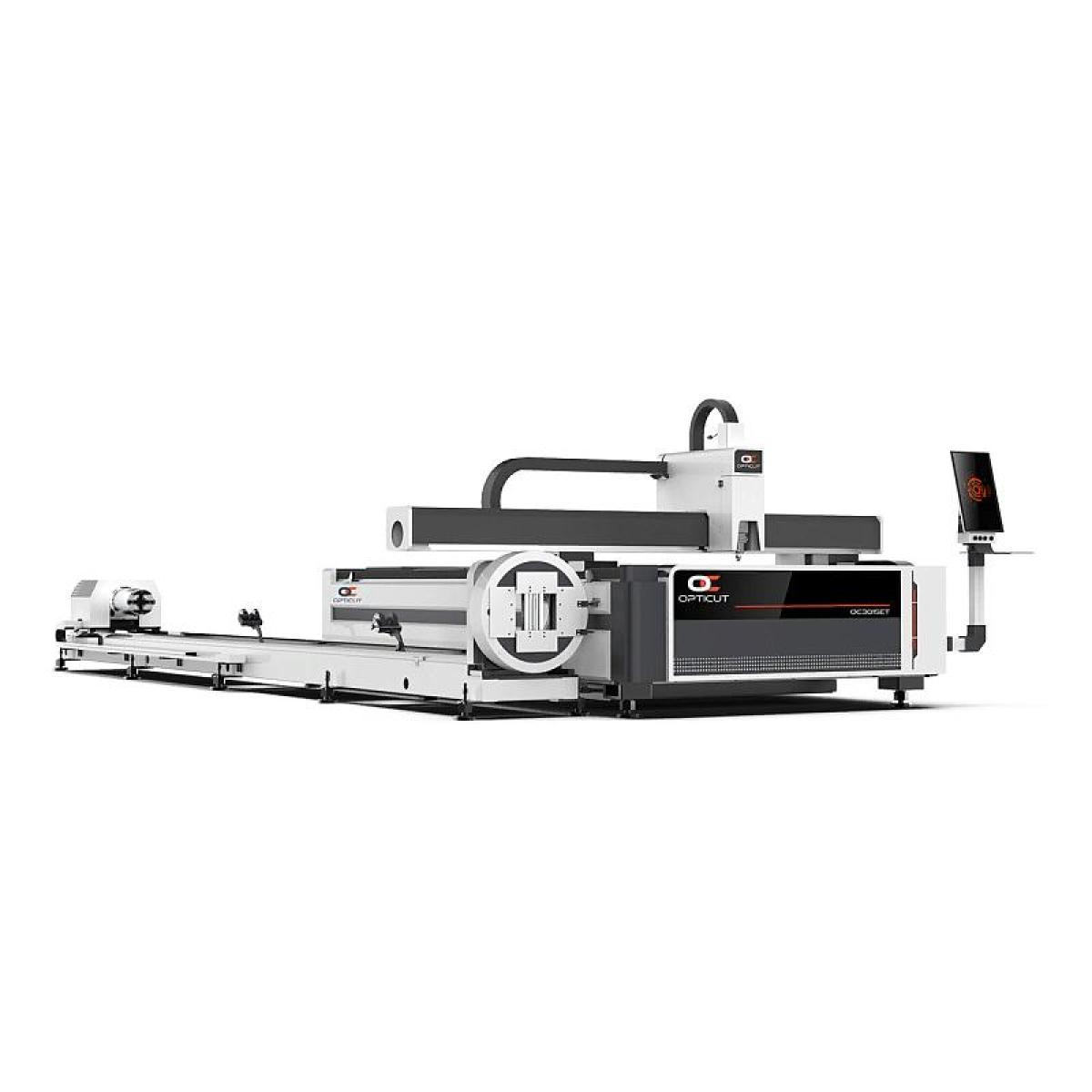

Станок лазерной резки металла OPTICUT OC6015ET с лазером Raycus 6000W с улучшенными техническими характеристиками и комплектующими от мировых производителей для обработки металлического листа или трубы. Рабочая зона - 6000х1500 мм.
Агрегат обладает высокой точностью резки для создания деталей с минимальной погрешностью. Возможна эксплуатация как на малых, так и на крупных производствах. Лазерный станок оборудован прочной цельносварной станиной. Идеально подходит для резки металла любой толщины и жесткости. Предусмотрено программное обеспечение CypCut и TubePRO. Управление производится функциональной панелью с монитором.
Станина изготовлена из высококачественной низкоуглеродистой стали методом комплексной сварки. Передача крутящего момента на патроны осуществляется через редукторы для высокой скорости и точности позиционирования. Встроенная автоматическая централизованная система смазки гарантирует смазывание механизмов перемещения.
Характеристики
- Вес в упаковке5.2 кг
- Длина упаковки55.5 см
- Ширина упаковки20.5 см
- Высота упаковки5.6 см
- Тип приводаручной
- Макс. диаметр трубы115 мм
- Стальные трубы30-115 мм
- Макс. толщина стенки8 мм
- Материал изготовления трубсталь
- Размер8150×3480×1800 мм
- Типстанок лазерной резки металла
- Система управленияCypcut, Tube Pro
- Мощность лазера6000 W
- Тип лазераиттербиевый оптоволоконный
- Точность позиционирования0,03 мм
- Мощность сервоприводов3х1,8 кВт
- Мощность серводвигателей по оси Y2х1 кВт
- Мощность серводвигателей по оси X0,75 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Рабочая зона6000х1500 мм
- Ширина направляющих25 мм
- Максимальная длина трубы7000 мм
- Сечение обработки (круг / квадрат)20-230 мм, 20*20-230*230 мм (опционально до 350 мм)
- Обрабатываемые материалылистовой металл, труба, профиль
- Макс. ускорение портала1,2G
- Лазерный источникRaycus
- Лазерная головаBOCI BLT 421
- Повторяемость позиционирования0,02 мм
- Максимальная скорость резки100 м/мин
- Сменный столнет
- Количество входов для вспомогательных газовазот - 1 шт.; воздух, кислород - 2 шт.
- Мощность вытяжного вентилятора3 кВт
- Макс. толщина разрезаемого листа (сталь)24 мм
- Макс. толщина разрезаемого листа (нерж.)14 мм
- Макс. толщина разрезаемого листа (алюминий)14 мм
- Минимальный остаток трубы70 мм
OPTICUT
Комплектация
- - Цельносварная станина
- - Алюминиевый портал
- - Режущая голова BOCI BLT 421
- - Источник Raycus 6000W (опционально источники IPG/Maxphotonics)
- - Труборезный модуль 7 метров
- - Два пневматических патрона
- - Передача крутящего момента патрона – планетарная система
- - Поддерживающие ролики для трубы 3 шт
- - Программное обеспечение CypCut
- - Программное обеспечение TubePRO
- - Монитор
- - Направляющие Lapping
- - Гофры с металлической защитой
- - Зубчатая рейка Rotalin
- - Серводвигатели Delta
- - Редукторы Motovario
- - Автоматическая система смазки
- - Электрические компоненты Schneider
- - Чиллер S&A
- - Панель управления + DSP контроллер
- - Стабилизатор напряжения
- - Датчик низкого давления газа
- - Вытяжной вентилятор, гофрошланг 1,5 м
- - Инструменты для обслуживания станка
- - Комплект ЗИПа
- - Очки оператора.
