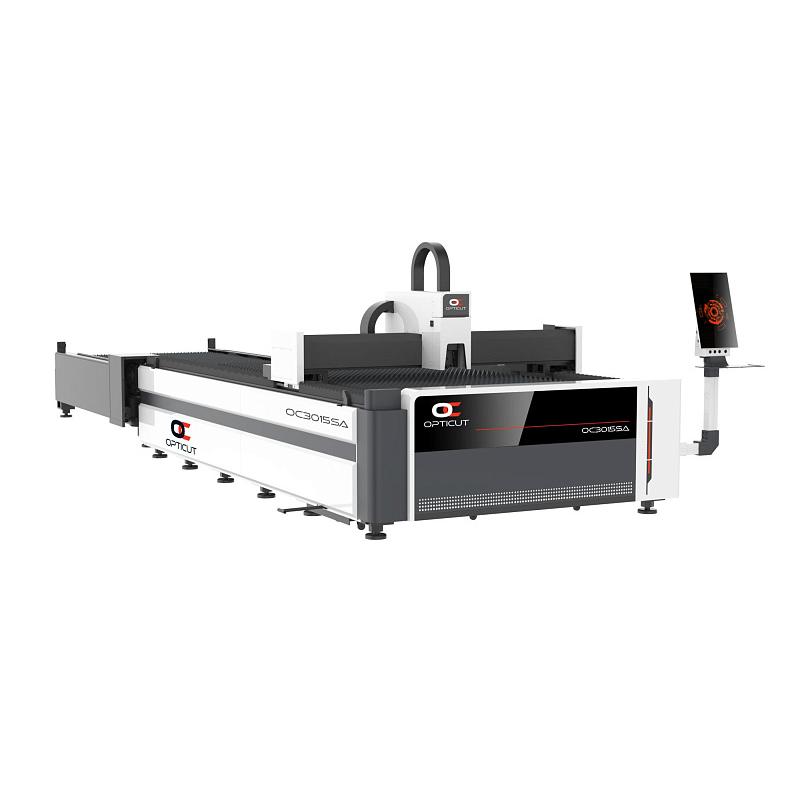

Оптоволоконный станок для лазерной резки листа OPTICUT OC 6015A 1500WR
Характеристики
- Размер11650х2550х1800 мм
- Вес8200 кг
- Частота вращения10-10000 об/мин
- Материал обработкисталь, сплавы, пластик, цветной металл, дерево
- Конус шпинделяSK 40 (DIN 69871)
- Объем бака для СОЖ210 л
- Тип станкаобрабатывающий центр
- Установканапольный
Гарантия производителя 1 год
Комплекс лазерной резки OPTICUT OC 6015A 1500WR — станок с комплектующими от мировых производителей для обработки металла любой толщины и жесткости. Рабочая зона - 6000х1500 мм. Характеризуется высокой точностью для создания деталей с минимальной погрешностью. Эксплуатируется как в малых, так и в крупных производствах.
Агрегат оборудован сменным рабочим столом и лазерным источником Raycus мощностью 1,5 кВт. Рама станка формируется на трехмерном обрабатывающем центре с ЧПУ. Встроенная автоматическая централизованная система смазки обеспечивает постоянное смазывание механизмов перемещения. Управление производится программным обеспечением CypCut с поддержкой русского языка и повышенной точностью.
Характеристики
- Размер11650х2550х1800 мм
- Вес8200 кг
- Частота вращения10-10000 об/мин
- Материал обработкисталь, сплавы, пластик, цветной металл, дерево
- Конус шпинделяSK 40 (DIN 69871)
- Объем бака для СОЖ210 л
- Тип станкаобрабатывающий центр
- Установканапольный
- Напряжение380 В
- Макс. нагрузка на стол1600 кг
- Рабочий стол90×41 см
- Точность позиционирования0,03 мм
- Давление сжатого воздуха6 бар
- Мощность привода шпинделя9 кВт
- Макс. диаметр фрезы89 мм
- Расположениевертикальный
- Количество осей3-осевой
- Размер Т-образных пазов16 мм
- Расстояние между Т-образными пазами102 мм
- С ЧПУ?да
- Макс. диаметр инструмента89 мм
- Макс. длина инструмента300 мм
- Время смены инструмента9 сек
- Количество Т-образных пазов4 шт
- Автоматическое перемещение по оси X760 мм
- Автоматическое перемещение по оси Y440 мм
- Автоматическое перемещение по оси Z460 мм
- Мощность насосов промывки стружки1,27 кВт
- Крутящий момент шпинделя57 Нм
- Точность повторяемости±0,005 мм
- Скорость подачи осей X, Y, Z30000 мм/мин
- Емкость инструментального магазина16 слотов
- Макс. масса инструмента8 кг
- Типстанок лазерной резки металла
- Система управленияCypcut
- Мощность лазера1500 W
- Тип лазераиттербиевый оптоволоконный
- Мощность серводвигателей по оси Y2х1 кВт
- Мощность серводвигателей по оси X0,75 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Рабочая зона6000х1500 мм
- Ширина направляющих35 мм
- Обрабатываемые материалылистовой металл
- Макс. ускорение портала1,1G
- Лазерный источникRaycus
- Лазерная головаRaytools BM111
- Повторяемость позиционирования0,02 мм
- Максимальная скорость резки132 м/мин
- Сменный столда
- Количество входов для вспомогательных газовазот - 1 шт.; воздух, кислород - 2 шт.
- Мощность вытяжного вентилятора3 кВт
- Суммарная мощность19 кВт
- Сменный рабочий стол6000х1500 мм
- Макс. толщина разрезаемого листа (сталь)12 мм
- Макс. толщина разрезаемого листа (нерж.)5 мм
- Макс. толщина разрезаемого листа (алюминий)3 мм
Гарантия производителя 1 год
OPTICUT
Комплектация
- - Цельносварная станина
- - Алюминиевый портал
- - Сменный рабочий стол
- - Режущая голова Raytools BM111
- - Источник Raycus (опционально источники IPG/Maxphotonics)
- - Программное обеспечение CypCut
- - Монитор 21,5 дюйм
- - Направляющие Lapping
- - Гофры с металлической защитой
- - Зубчатая рейка Rotalin
- - Серводвигатели Delta
- - Редукторы Motovario
- - Автоматическая система смазки
- - Датчик низкого давления газа
- - Электрические компоненты Schneider
- - Чиллер S&A
- - Панель управления + DSP контроллер
- - Стабилизатор напряжения опция
- - Вытяжной вентилятор, гофрошланг 1,5 м
- - Инструменты для обслуживания станка
- - Комплект ЗИПа
- - Очки оператора.
Особенности
Сварная станина из прочной стали
Сменный рабочий стол в комплекте
Программное обеспечение CypCut
Мощная лазерная голова Raytools
Автоматическая система смазки
