Характеристики
- Размер6075×3130×2510 мм
- Вес2300 кг
- Типлазерный труборез, станок лазерной резки металла
- Комплектация- Цельносварная станина; - Пневматические зажимные патроны; - Специальное исполнение патронов, для работы с круглой трубой 15–230 мм и квадратной трубой 15*15-230*230 мм; - Независимые поддерживающие ролики 5 шт; - Приемный стол 2000 мм; - Шкаф с электрокомпонентами; - Защитная кабина; - Режущая голова Raytools BM111 (опционально Raytools BM111TC); - Источник Raycus 3000W (опционально источники IPG/Maxphotonics); - Программное обеспечение TubePRO; - Монитор; - Направляющие Lapping; - Зубчатая рейка Rotalin; - Серводвигатели Delta; - Редукторы Motovario; - Автоматическая система смазки; - Электрические компоненты Schneider; - Чиллер S&A; - Панель управления + DSP контроллер; - Стабилизатор напряжения; - Вытяжной вентилятор, гофрошланг; - Инструменты для обслуживания станка; - Комплект ЗИП; - Очки оператора.
- Точность позиционирования0,03 мм
- Мощность лазера1500 W
- Лазерный источникRaycus
- Система управленияTubePRO
Гарантия производителя 1 год

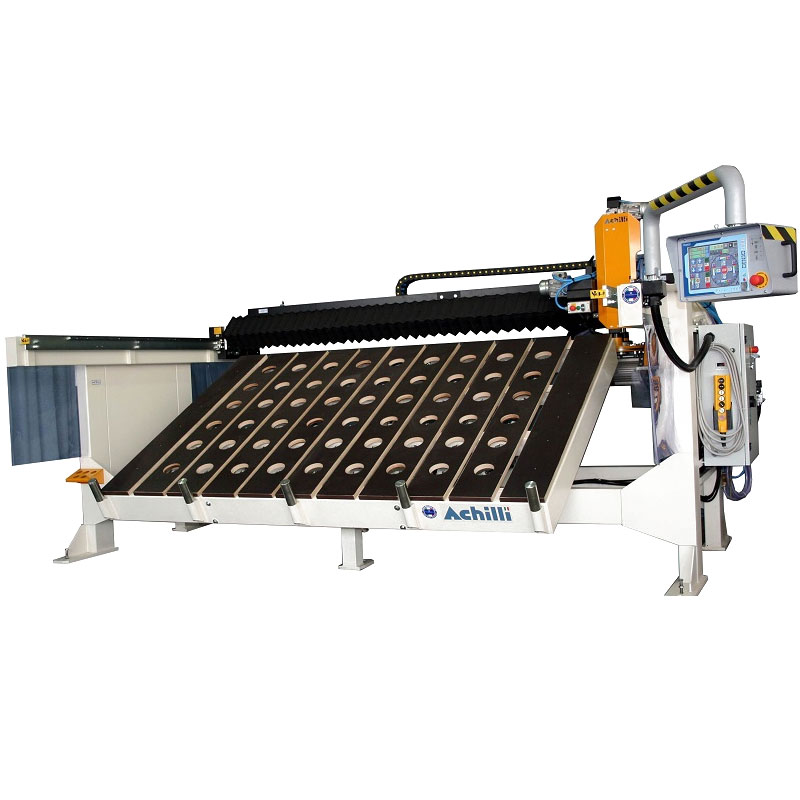

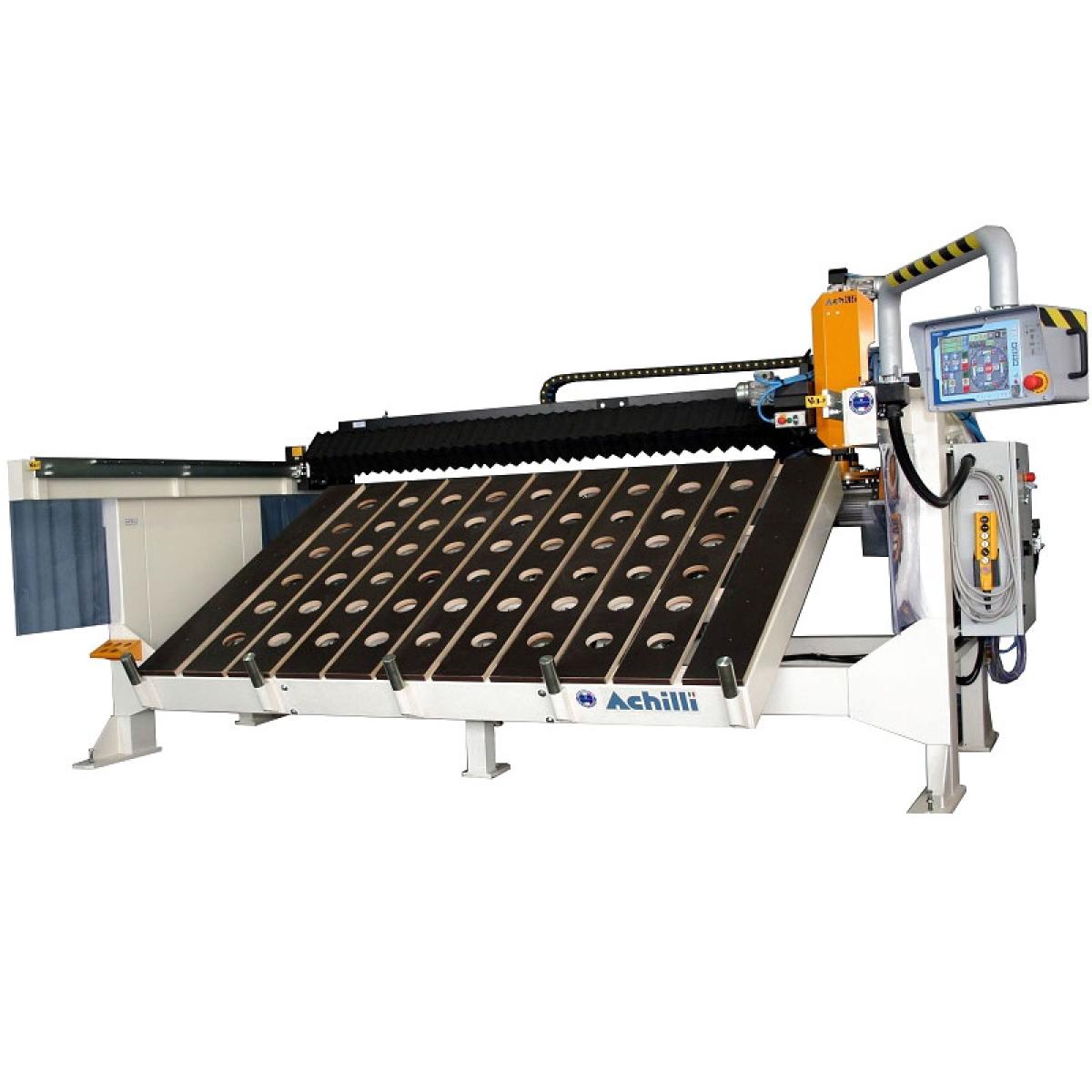

Мостовая пила MBS I TS предназначена для быстрого и точного распила плит: из гранита - на полную мощность со скоростью 1400 об/мин, из мрамора - при 2800 об/мин (неполная мощность 7,5 кВт). Отрезной диск передвигается в трех направлениях, вектор перемещения задаётся автоматически. Для контроля и указания линии перемещения в кожух интегрирован лазерный указатель мощностью 20mV. Возможен диагональный разрез и проектирование фигурных профилей.
Мостовой камнерезный станок MBS I TS оснащается сенсорным блоком ЧПУ с возможностью задавать множество программ резки, в том числе пошаговую и режим профилирования. Головка установлена на 16-ти роликовых подшипниках 62 мм, что гарантирует плавный ход во всех осях.
Моноблочная конструкция обеспечивает максимальную надежность и точность резки. Направляющие для моста сделаны из стали. Для подъёма и опускания основного мотора установлено 4 хромированные рейки.
Мостовой гидравлический режущий станок — цена, характеристики, описание на сайте Рывок.
| Ручное управление | Автоматическое управление |
|---|---|
| Включение и выключение мотора | Программирование глубины реза по оси X |
| Контроль подачи, остановки и возврата по оси X /Y | Программирование глубины реза по оси Y |
| Регулировка скорости по осям X (головка вперед-назад) и Y (мост вперёд/назад) | Программирование пошаговой резки |
| Регулировка скорости по оси Z (главный мотор вверх/вниз) | Программирование пошаговой резки с наклоном головки |
| Поднятие роликового стола и устройства укладки плит, включение лазерного указателя | Программирование и сохранение списков резов (до 15 резов различной длины каждый) |
| Отображение расстояний при движении (оси X/Y/Z) и вращения главного мотора | Резка по Х/ Y или линии интерполяции, выбор угла наклона между осями |
| Сообщения об ошибках и предупреждения | Программирование калибровки плит с непостоянной толщиной |
| Автоматическое перемещение головки на нужное расстояние по X/Y/Z | Создание и сохранение программ профилирования (с предпросмотром) |
| Интерполяция и проведение ортогональных и неортогональных резов | Загрузка и выгрузка сохраненных программ профилирования |
Характеристики
- Размер6075×3130×2510 мм
- Вес2300 кг
- Типлазерный труборез, станок лазерной резки металла
- Точность позиционирования0,03 мм
- Мощность лазера1500 W
- Лазерный источникRaycus
- Система управленияTubePRO
- Тип лазераиттербиевый оптоволоконный
- Сменный столнет
- Обрабатываемые материалытруба, профиль
- Макс. толщина разрезаемого листа (сталь)12 мм
- Повторяемость позиционирования0,02 мм
- Мощность серводвигателей по оси X0,75 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Мощность вытяжного вентилятора3 кВт
- Максимальная длина трубы7000 мм
- Сечение обработки (круг / квадрат)15-230 мм / 15*15-230*230 мм
- Макс. толщина разрезаемого листа (нерж.)5 мм
- Макс. толщина разрезаемого листа (алюминий)3 мм
- Макс. ускорение портала1G
- Лазерная головаRaytools BM111
- Мощность сервоприводов по оси В1,В2,Y3х1,8 кВт
- Макс. скорость перемещения80 м/мин
- Макс. скорость вращения патрона100 м/мин
- Зажимные патроны2 шт
- Поддерживающие ролики5 шт
- Тип двигателяэлектрический (380 В)
- Частота вращения1400-2800 об/мин
- Мощность11, 7,5 кВт
- Размер стола3500×1900 мм
- Угол наклона стола85 °
- Режущий диск350-500 мм
- Посадочное отверстие50 мм
- Угол наклона режущей головки90-45 °
- Мотор движения по оси Z0,25 кВт
- Гидравлический мотор0,18 кВт
- Скорость по оси X/Y0-7 м/мин
- Скорость по оси Z0-0,6 м/мин
Гарантия производителя 1 год
Achilli
Комплектация
- - Цельносварная станина
- - Пневматические зажимные патроны
- - Специальное исполнение патронов, для работы с круглой трубой 15–230 мм и квадратной трубой 15*15-230*230 мм
- - Независимые поддерживающие ролики 5 шт
- - Приемный стол 2000 мм
- - Шкаф с электрокомпонентами
- - Защитная кабина
- - Режущая голова Raytools BM111 (опционально Raytools BM111TC)
- - Источник Raycus 3000W (опционально источники IPG/Maxphotonics)
- - Программное обеспечение TubePRO
- - Монитор
- - Направляющие Lapping
- - Зубчатая рейка Rotalin
- - Серводвигатели Delta
- - Редукторы Motovario
- - Автоматическая система смазки
- - Электрические компоненты Schneider
- - Чиллер S&A
- - Панель управления + DSP контроллер
- - Стабилизатор напряжения
- - Вытяжной вентилятор, гофрошланг
- - Инструменты для обслуживания станка
- - Комплект ЗИП
- - Очки оператора.
Особенности
Макс угол наклона стола: 85°
Режимы для гранита и мрамора
Блок ЧПУ с 10-дюймовым цветным дисплеем (сенсор)
Автоматическое управление (настройка по 6 функциям)
Вращение главного мотора на 0-340°
Вектор движения задаётся по 3 осям
Лазерный указатель линии реза
