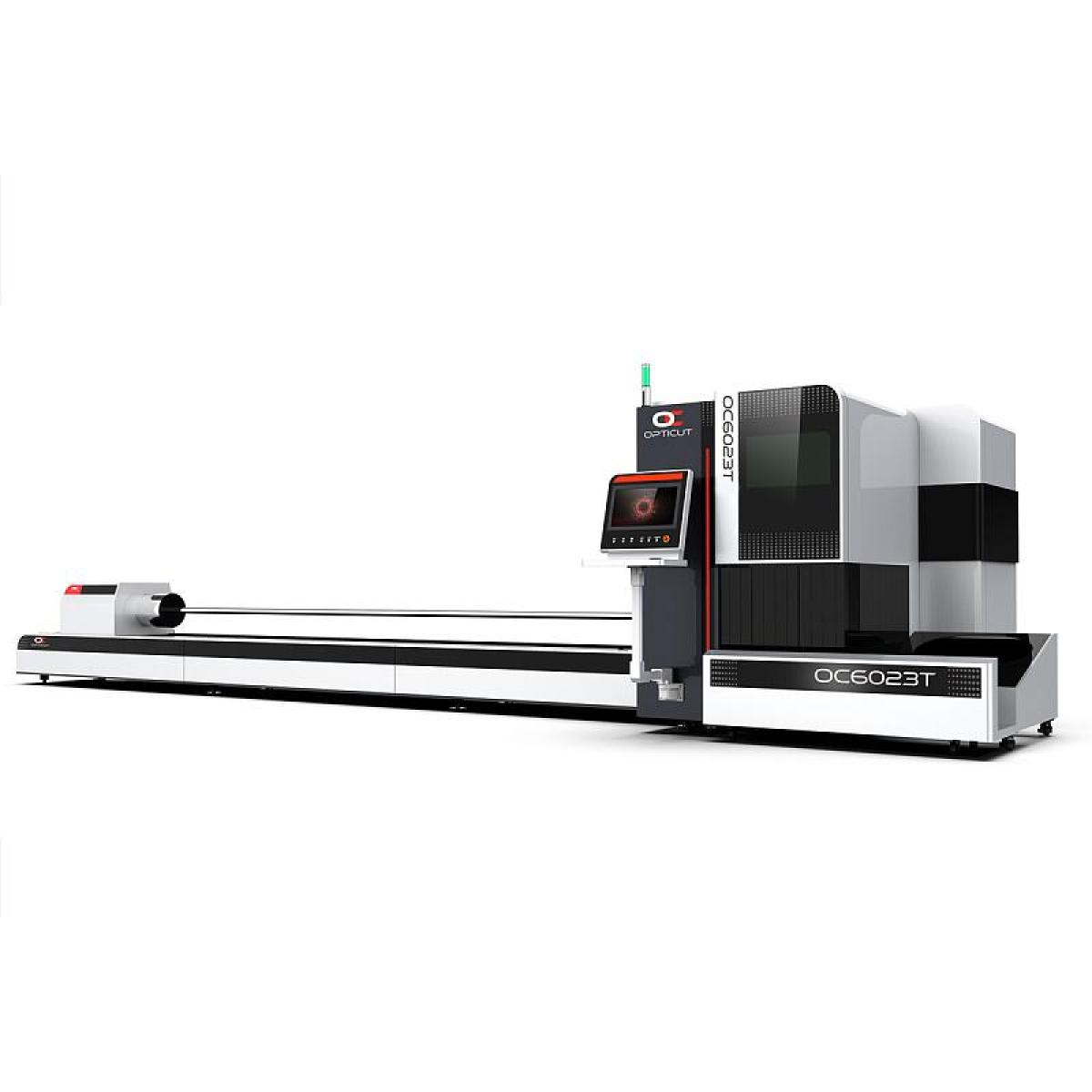

Лазерные труборезные станки OPTICUT имеют ряд отличительных особенностей, которые делают их эффективными и удобными в использовании: высокая точность резки, быстрая скорость резки, многофункциональность и безопасность.Лазерный станок OPTICUT имеет прочную конструкцию и высокую надежность, что обеспечивает долгий срок эксплуатации без сбоев и поломок.
Стандартная комплектация OC6023T 6000WR:
• Цельносварная станина
• Пневматические зажимные патроны
• Специальное исполнение патронов, для работы с круглой трубой 15–230 мм и квадратной трубой 15*15-230*230 мм
• Независимые поддерживающие ролики 5 шт
• Приемный стол 2000 мм
• Шкаф с электрокомпонентами
• Защитная кабина
• Режущая голова Raytools BM114
• Источник Raycus 6000W (опционально источники IPG/Maxphotonics)
• Программное обеспечение TubePRO
• Монитор
• Направляющие Lapping
• Зубчатая рейка Rotalin
• Серводвигатели Delta
• Редукторы Motovario
• Автоматическая система смазки
• Электрические компоненты Schneider
• Чиллер SA
• Панель управления + DSP контроллер
• Стабилизатор напряжения
• Вытяжной вентилятор, гофрошланг.
• Инструменты для обслуживания станка
• Комплект ЗИПа
• Очки оператора
Технические характеристики
Модель
OC6023T
Максимальная длина трубы
7000 мм
Сечение обработки материала
Диаметр 15–230 мм
Квадрат 15*15-230*230 мм
Мощность лазера
6000W
Максимальная скорость перемещения
80 м/мин
Макс скорость вращения патрона
100 об/мин
Макс. ускорение
1G
Точность позиционирования
0,03 мм
Повторяемость позиционирования
0,02 мм
Макс толщина обработки (сталь)
24 мм
Макс толщина обработки (нерж)
14 мм
Макс толщина обработки (алюмин)
14 мм
Габариты, Д*Ш*В
9600*1950*2000 мм
Масса
5000 кг
Мощность серводвигателей по оси В1,В2,Y
3x1.8 кВт
Мощность серводвигателей по оси X
0,75 кВт
Мощность серводвигателей по оси Z
0,40 кВт
Зажимные патроны
2 шт.
Поддерживающие ролики
5 шт.
Мощность вытяжного вентилятора
3 кВт
Характеристики
- Тип двигателядизельный
- Тип генераторадизель-генератор
- Тип корпусаоткрытая рама
- Запускэлектрический
- Выходное напряжение220/380 В
- Номинальная мощность100 кВт
- Размер2670x1200x1650 мм
- Вес5000 кг
- Максимальная мощность110 кВт
- Объём топливного бака200 л
- Транспортировкастационарный
- Частота50 Гц
- Охлаждениежидкостное
- Производитель двигателяЯМЗ
- Степень автоматизации1
- Частота вращения1500 об/мин
- Расход топлива (при нагрузке 100%)30,8 л/ч
- АльтернаторMarelli
- Расход топлива (при нагрузке 75%)24,1 л/ч
- МодельЯМЗ-238М2-45
- Время автономной работы (при нагрузке 75%)8,2 ч
- Кол-во и расположение цилиндров8, V-образное
- Расход топлива (при нагрузке 50%)15,4 л/ч
- КонтроллерLovato RGK600
- Габариты9600х1950х2000 мм
- Типлазерный труборез
- Мощность лазера6000 W
- Точность позиционирования0,03 мм
- Мощность серводвигателей по оси X0,75 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Максимальная длина трубы7000 мм
- Обрабатываемые материалыпрофиль, труба
- Лазерный источникRaycus
- Повторяемость позиционирования0,02 мм
- Максимальная скорость резки80 м/мин
- Мощность вытяжного вентилятора3 Квт
- Макс скорость вращения патрона100 об/мин
- Сечение обработки материала (диаметр)15-230 мм
- Сечение обработки материала (квадрат)15х15-230х230 мм
- Макс. ускорение1G
- Макс толщина обработки (сталь)12 мм
- Макс толщина обработки (нержавейка)5 мм
- Макс толщина обработки (алюминий)3 мм
- Мощность серводвигателей по оси В1,В2,Y3х1,8 кВт
