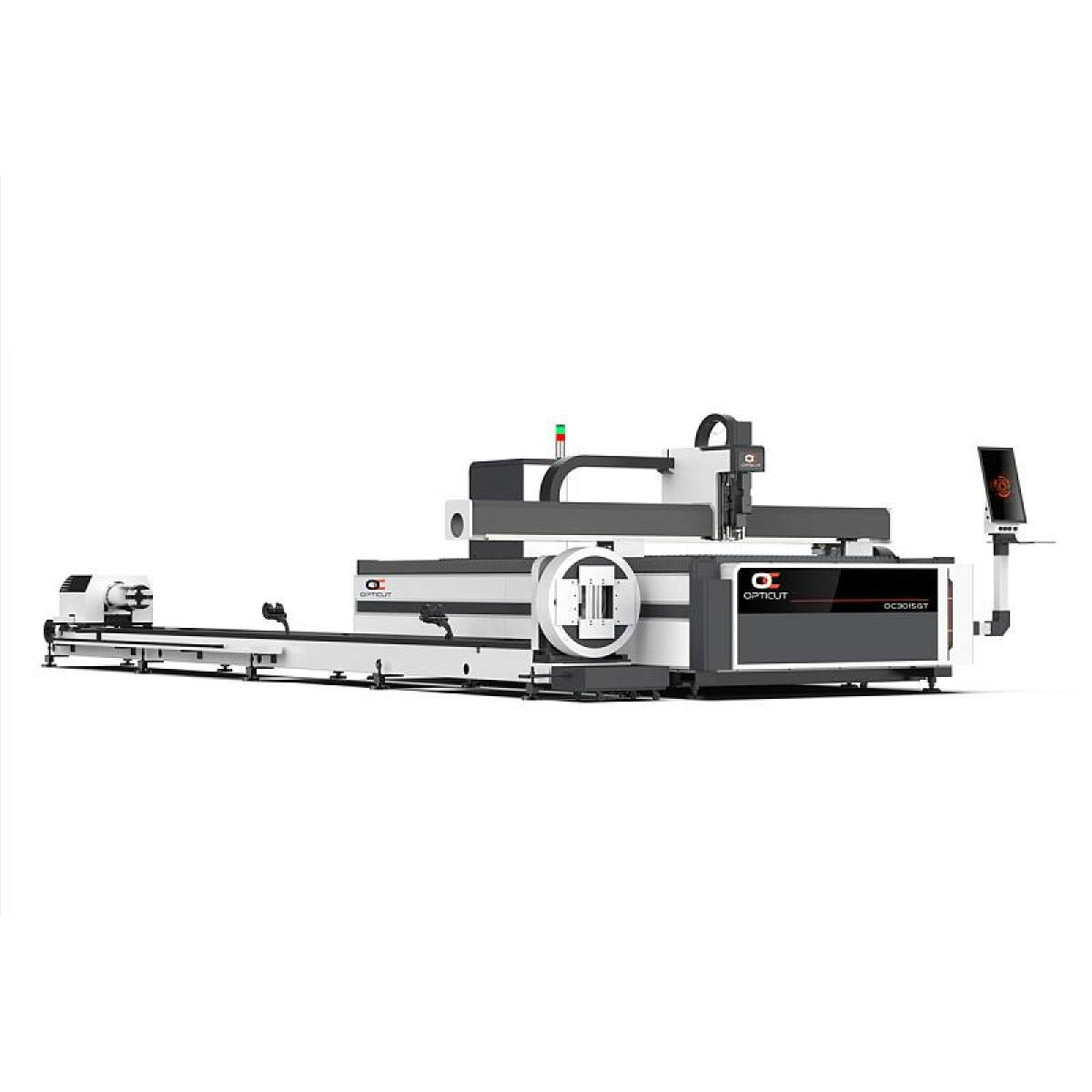

Лазерный станок OPTICUT OC6015GT 2000W для резки листового металла и труб длиной до 7 метров. Рабочая зона - 6000х1500 мм. Предусмотрена цельносварная станина из стального листа толщиной 10-12 мм. Труборезный модуль оснащен пневматическими патронами и датчиком раскрытия. Смазка направляющих, реек и шестерен производится автоматически. Серводвигатели Delta обеспечивают перемещение по 3 осям.
Агрегат характеризуется прочной конструкцией и высокой надежностью. Оборудован контроллером с программным обеспечением CypCut и TubesT-Lite / TubesT. Передача крутящего момента на патроны осуществляется через редукторы для высокой точности и скорости реза. Секционная система дымоудаления направлена на отвод дыма и шлака из зоны резки для защиты оптики и оборудования от загрязнений.
Характеристики
- Тип двигателядизельный
- Тип генераторадизель-генератор
- Тип корпусаоткрытая рама
- Запускэлектрический
- Выходное напряжение220, 380 В
- Номинальная мощность60 кВт
- Размер2350х1100х1295 мм
- Вес1195 кг
- Максимальная мощность65 кВт
- Объём топливного бака260 л
- Транспортировкастационарный
- Частота50 Гц
- Охлаждениежидкостное
- Производитель двигателяBaudouin
- Количество цилиндров4
- Класс защитыIP 23
- Степень автоматизации1
- Частота вращения1500 об/мин
- АльтернаторCrompton G1R200MB
- Расход топлива (при нагрузке 75%)13,7 л/ч
- Модель4M11G90/5
- Регулировка частоты вращенияэлектронная
- Типстанок лазерной резки металла, лазерный труборез
- Система управленияCypcut, TubesT-Lite, TubesT
- Мощность лазера2000 W
- Тип лазераиттербиевый оптоволоконный
- Точность позиционирования0,03 мм
- Мощность сервоприводов3х1,8 кВт
- Мощность серводвигателей по оси Y2х1 кВт
- Мощность серводвигателей по оси X1 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Рабочая зона6000х1500 мм
- Ширина направляющих35 мм
- Максимальная длина трубы7000 мм
- Сечение обработки (круг / квадрат)20-230 мм, 20*20-230*230 мм (опционально до 350 мм)
- Обрабатываемые материалылистовой металл, труба, профиль
- Макс. ускорение портала1,2G
- Лазерный источникRaycus
- Лазерная головаRaytools BM111
- Повторяемость позиционирования0,02 мм
- Максимальная скорость резки100 м/мин
- Сменный столнет
- Количество входов для вспомогательных газовазот - 1 шт.; воздух, кислород - 2 шт.
OPTICUT
Комплектация
- - Цельносварная станина из листа
- - Алюминиевый портал
- - Режущая голова Raytools BM111
- - Источник Raycus 2000W (опционально источники IPG/Maxphotonics)
- - Труборезный модуль
- - Два пневматических патрона
- - Датчик раскрытия переднего зажимного патрона
- - Передача крутящего момента патрона – планетарная система
- - Поддерживающие ролики для трубы 3 шт
- - Программное обеспечение CypCut
- - Программное обеспечение TubesT-Lite, TubesT
- - Монитор
- - Направляющие Lapping
- - Гофры с металлической защитой
- - Зубчатая рейка Rotalin
- - Серводвигатели Delta
- - Редукторы Motoreducer
- - Автоматическая система смазки, включая рейку и шестерни
- - Электрические компоненты Schneider
- - Индивидуальный шкаф управления
- - Секционная система дымоудаления
- - Чиллер S&A
- - Панель управления + DSP контроллер
- - Стабилизатор напряжения
- - Вытяжной вентилятор, гофрошланг 1,5 м
- - Инструменты для обслуживания станка
- - Комплект ЗИПа
- - Очки оператора.
