Характеристики
- Вес5300 кг
- Материал обработкисталь, сплавы, цветной металл, чугун
- Комплектация- Цельносварная станина из листа; - Алюминиевый портал; - Режущая голова Boci BLT; - Источник Raycus 12000W (опционально источники IPG/Maxphotonics); - Труборезный модуль; - Два пневматических патрона; - Датчик раскрытия переднего зажимного патрона; - Передача крутящего момента патрона – планетарная система; - Поддерживающие ролики для трубы 3 шт; - Программное обеспечение CypCut; - Программное обеспечение TubesT-Lite, TubesT; - Монитор; - Направляющие Lapping; - Гофры с металлической защитой; - Зубчатая рейка Rotalin; - Серводвигатели Delta; - Редукторы Motoreducer; - Автоматическая система смазки, включая рейку и шестерни; - Электрические компоненты Schneider; - Индивидуальный шкаф управления; - Секционная система дымоудаления; - Чиллер S&A; - Панель управления + DSP контроллер; - Стабилизатор напряжения; - Вытяжной вентилятор, гофрошланг 1,5 м; - Инструменты для обслуживания станка; - Комплект ЗИПа; - Очки оператора.
- Конус шпинделяBT-40
- Высота2700 мм
- Диаметр шпинделя120 мм
- Длина2700 мм
- Ширина2400 мм
Гарантия производителя 1 год

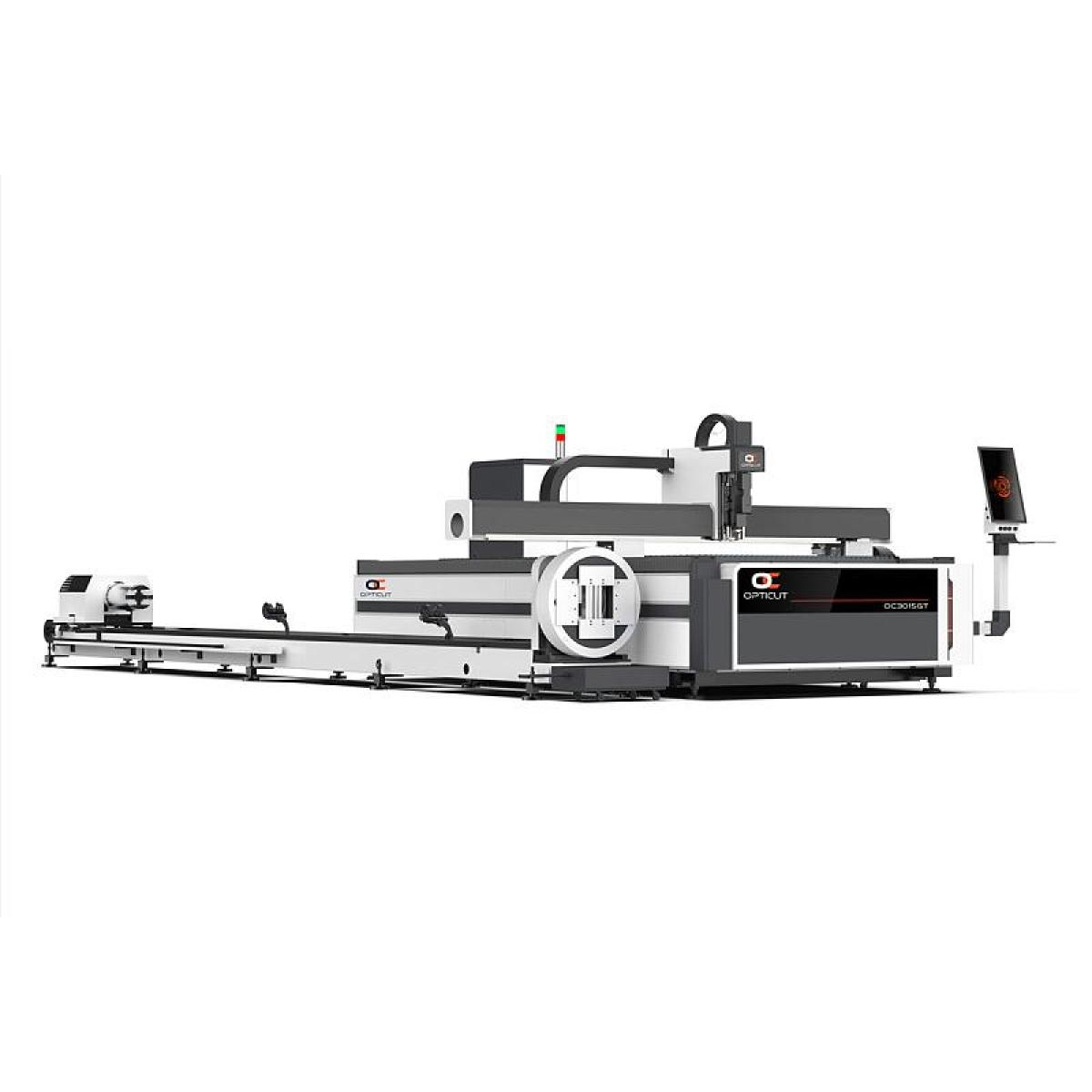

Лазерный станок OPTICUT OC6015GT 12000W для резки листового металла и труб длиной до 7 метров. Рабочая зона - 6000х1500 мм. Предусмотрена цельносварная станина из стального листа толщиной 10-12 мм. Труборезный модуль оснащен пневматическими патронами и датчиком раскрытия. Смазка направляющих, реек и шестерен производится автоматически. Серводвигатели Delta обеспечивают перемещение по 3 осям.
Агрегат характеризуется прочной конструкцией и высокой надежностью. Оборудован контроллером с программным обеспечением CypCut и TubesT-Lite / TubesT. Передача крутящего момента на патроны осуществляется через редукторы для высокой точности и скорости реза. Секционная система дымоудаления направлена на отвод дыма и шлака из зоны резки для защиты оптики и оборудования от загрязнений.
Характеристики
- Вес5300 кг
- Материал обработкисталь, сплавы, цветной металл, чугун
- Конус шпинделяBT-40
- Высота2700 мм
- Диаметр шпинделя120 мм
- Длина2700 мм
- Ширина2400 мм
- Мощность двигателя7,5/11 кВт
- Тип станкаобрабатывающий центр
- Установканапольный
- Рабочий стол100×50 см
- Расположениевертикальный
- Количество осей3-осевой
- Расстояние от оси шпинделя до колонны570 мм
- С ЧПУ?да
- Т- образные пазы18×5×90 мм (ширина х кол-во х шаг)
- Максимальная нагрузка500 кг
- Рабочая зона перемещения XхYхZ800х500х500 мм
- Расстояние от торца шпинделя до стола120-650 мм
- Максимальное число оборотов10000 об/мин
- Скорость быстрых перемещений по осям X/Y/Z48 м/мин
- Скорость рабочей подачи по осям X/Y/Z1-12.000 мм/мин
- Точность позиционирования по осям X/Y/Z на всей длине0,004 мм
- Повторяемость по осям X/Y/Z на всей длине0,003 мм
- Типстанок лазерной резки металла, лазерный труборез
- Система управленияCypcut, TubesT-Lite, TubesT
- Мощность лазера12000 W
- Тип лазераиттербиевый оптоволоконный
- Точность позиционирования0,03 мм
- Мощность сервоприводов3х1,8 кВт
- Мощность серводвигателей по оси Y2х1 кВт
- Мощность серводвигателей по оси X1 кВт
- Мощность серводвигателей по оси Z0,4 кВт
- Рабочая зона6000х1500 мм
- Ширина направляющих35 мм
- Максимальная длина трубы7000 мм
- Сечение обработки (круг / квадрат)20-230 мм, 20*20-230*230 мм (опционально до 350 мм)
- Обрабатываемые материалылистовой металл, труба, профиль
- Макс. ускорение портала1,2G
- Лазерный источникRaycus
- Лазерная головаBoci BLT
- Повторяемость позиционирования0,02 мм
- Максимальная скорость резки100 м/мин
- Сменный столнет
- Количество входов для вспомогательных газовазот - 1 шт.; воздух, кислород - 2 шт.
Гарантия производителя 1 год
OPTICUT
Комплектация
- - Цельносварная станина из листа
- - Алюминиевый портал
- - Режущая голова Boci BLT
- - Источник Raycus 12000W (опционально источники IPG/Maxphotonics)
- - Труборезный модуль
- - Два пневматических патрона
- - Датчик раскрытия переднего зажимного патрона
- - Передача крутящего момента патрона – планетарная система
- - Поддерживающие ролики для трубы 3 шт
- - Программное обеспечение CypCut
- - Программное обеспечение TubesT-Lite, TubesT
- - Монитор
- - Направляющие Lapping
- - Гофры с металлической защитой
- - Зубчатая рейка Rotalin
- - Серводвигатели Delta
- - Редукторы Motoreducer
- - Автоматическая система смазки, включая рейку и шестерни
- - Электрические компоненты Schneider
- - Индивидуальный шкаф управления
- - Секционная система дымоудаления
- - Чиллер S&A
- - Панель управления + DSP контроллер
- - Стабилизатор напряжения
- - Вытяжной вентилятор, гофрошланг 1,5 м
- - Инструменты для обслуживания станка
- - Комплект ЗИПа
- - Очки оператора.
Особенности
Интеллектуальная режущая голова Boci BLT
Надежное программное обеспечение
Мощные серводвигатели по осям
Автоматическая система смазки
Труборезный модуль с патронами
