Характеристики
- Тип двигателяэлектрический (380 В)
- Мощность2,5 кВт
- Макс. диаметр коронки68 мм
- Диапазон сверления6-68 мм
- Скорость шпинделя при полной нагрузке1800-4400 об/мин
- Вес3,6 кг
- Шпиндельное соединениеG½
- Диаметр переходной муфты53 мм

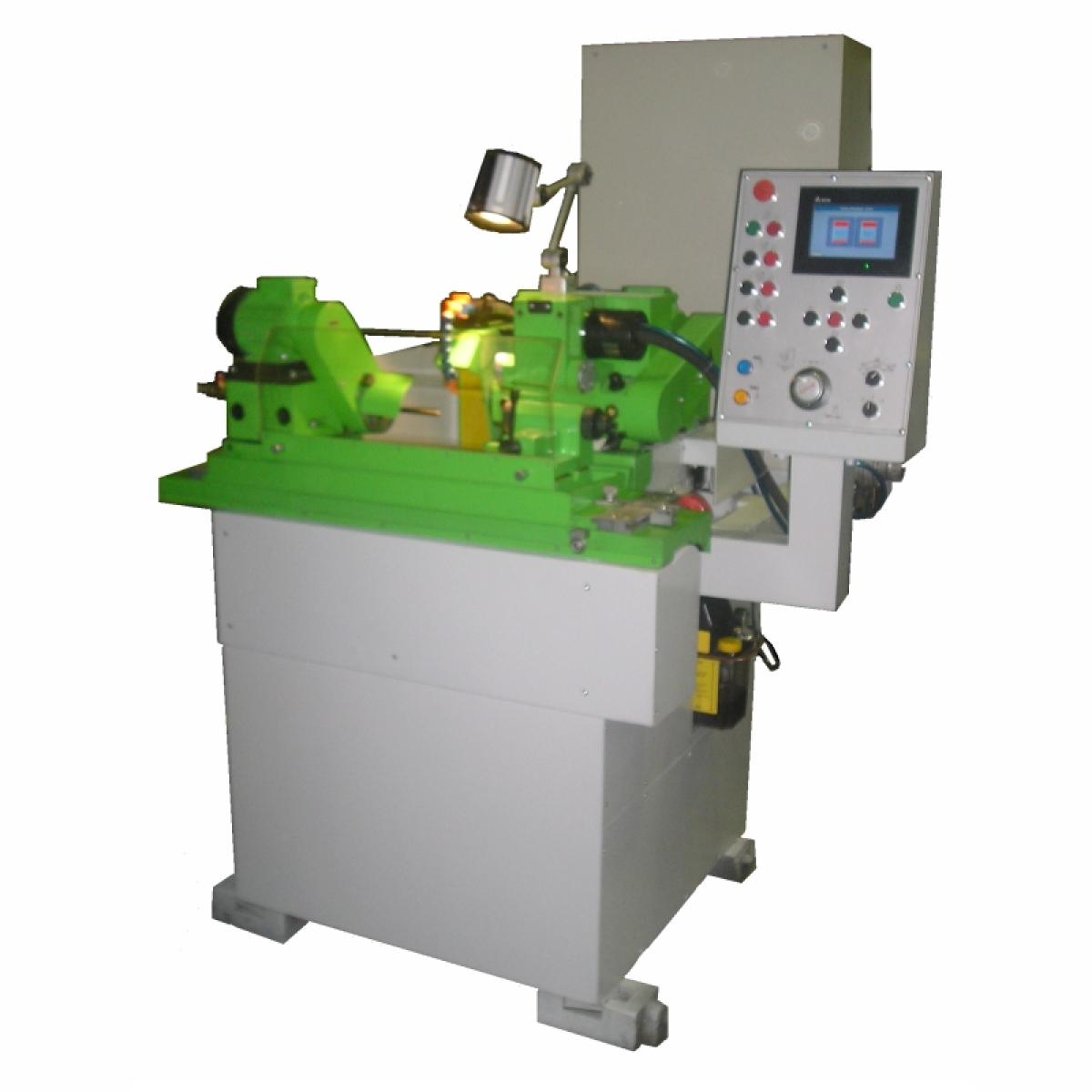

Назначение:круглошлифовальный станок по металлу ЛСП 3Л10 используется для высокоточной шлифовки цилиндрических, конических или торцевых заготовок диаметром до 100 мм и весом до 6 кг. Применяется в мелкосерийном или единичном производстве. За отдельную плату может оснащаться внутришлифовальной головкой для обработки внутренней поверхности.
Система управления: предусматривает различные стандартные циклы обработки. Ручные режимы: продольное, врезное и внутреннее шлифование, а также правка от стола. Автоматические режимы: продольное и врезное шлифование.
Станина: изготовлена из качественного чугуна с коробчатым сечением. Обеспечивает устойчивость к вибрациям и высокую степень жесткости. Верхний поворотный стол прикреплен к нижнему столу, который двигается по V-образной и продольной плоской направляющим скольжения.
Шлифовальная бабка: смонтирована на подвижных салазках, перемещающихся по направляющим нижних поворотных салазок. Верхние салазки снабжены дополнительными направляющими «ласточкин хвост» для ручного перемещения. Шпиндель вращается в 2 самоустанавливающихся подшипниках скольжения. Вращение от привода передается при помощи подклинового ремня.
Передняя бабка: включает в себя плиту и корпус с возможностью поворота. Шпиндель передней бабки выполняет вращение в 2 самоустанавливающихся подшипниках скольжения. Вращение от двигателя на заготовку передается ременной передачей и поводковой планшайбой.
Задняя бабка: для создания необходимого усилия при фиксации изделий в центрах пиноль задней бабки подпружинена. Пиноль передвигается вручную.
Преимущества: станок управляется при помощи программируемого контроллера. Оснащен системой подачи и очистки СОЖ. Предусмотрена система смазки шпинделей и направляющих. Установка также оборудована настольным правильным устройством, которое позволяет производить правку шлифовального круга алмазом по торцу.
Характеристики
- Тип двигателяэлектрический (380 В)
- Мощность2,5 кВт
- Макс. диаметр коронки68 мм
- Диапазон сверления6-68 мм
- Скорость шпинделя при полной нагрузке1800-4400 об/мин
- Вес3,6 кг
- Шпиндельное соединениеG½
- Диаметр переходной муфты53 мм
- Типкруглошлифовальный
- Частота вращения шпинделя40000-96000 об/мин
- Ход пиноли15 мм
- Мощность привода вращения шпинделя2,2 кВт
- Мощность привода вращения изделия0,55 кВт
- Диаметр устанавливаемого изделия1-100 мм
- Макс. диаметр шлифуемой наружной поверхности100 мм
- Макс. диаметр шлифуемого отверстия40 мм
- Макс. длина устанавливаемого изделия, не менее220 мм
- Макс. длина шлифования наружных поверхностей200 мм
- Макс. длина шлифуемого отверстия (при диаметре отверстия выше 20 мм и частоте вращения внутришлифовального шпинделя 40000 об/мин)50 мм
- Макс. масса устанавливаемого изделия6 кг
- Высота центров над столом80 мм
- Макс. перемещение стола230 мм
- Скорость автоматического перемещения стола (бесступенчатая регулировка)0,01-1 м/мин
- Наименьший автоматический ход стола при минимальной скорости1 мм
- Макс. угол поворота верхнего стола (по часовой стрелке)6 °
- Макс. угол поворота верхнего стола (против часовой стрелки)7 °
- Ручное перемещение стола за один оборот маховика (электронный штурвал)0,1; 1; 10
- Величина быстрого подвода и отвода шлифовальной бабки15 мм
- Макс. угол поворота салазок шлифовальной бабки (по часовой стрелке)30 °
- Макс. угол поворота салазок шлифовальной бабки (против часовой стрелки)30 °
- Размеры шлифовального круга (по ГОСТР 52781-2007)250х20х76
- Макс. износ круга на радиус40 мм
- Диаметр конца шпинделя по ГОСТ32
- Окружная скорость шлифовального круга35 м/с
- Перемещение шлифовальной бабки на один оборот маховика (электронный штурвал)0,1; 1 мм/диаметр
- Перемещение шлифовальной бабки на одно деление маховика (электронный штурвал)0,001; 0,01 мм/диаметр
- Скорость врезной подачи (бесступенчатая регулировка)0,001-0,01 мм/оборот
- Автоматическая периодическая подача (в момент реверса стола)0,001-0,01 мм/ход
- Частота вращения изделия100-1000 об/мин
- Конус отверстия шпинделя (по ГОСТ 25557-82)Морзе 3
- Макс. угол поворота бабки изделия (к шлифовальному кругу)90 °
- Макс. угол поворота бабки изделия (от круга)30 °
- Конус отверстия пиноли (по ГОСТ СЭВ 174-75)Морзе 2
- Прямолинейность траектории перемещения стола в горизонтальной плоскости4 мкм
- Радиальное биение отверстия шпинделя передней бабки6 мкм
- Круглость при обработке в центрах1 мкм
- Круглость при обработке в патроне1,6 мкм
- Постоянство диаметра в продольном сечении3 мкм
- Плоскостность торцовой поверхности5 мкм
- Шероховатость поверхностей Ra (цилиндрической наружной)0,16 мкм
- Шероховатость поверхностей Ra (цилиндрической внутренней)0,32 мкм
- Шероховатость поверхностей Ra (плоской торцовой)0,63 мкм
- Размер (c приставным оборудованием)1470х1900х1800 мм
- Вес (c приставным оборудованием)1850 кг
- Состав оборудования- Станина; - Электрооборудование; - Ограждение; - Передняя бабка; - Задняя бабка; - Кожух шлифовального круга; - Фланец шлифовального круга; - Бабка шлифовальная; - Система охлаждения; - Система смазки.
ЛСП
Комплектация
- - Агрегат СОЖ
- - Обслуживающий инструмент
- - Комплект электрооборудования на базе контроллера Delta
- - Патрон токарный трехкулачковый Ø 80 мм
- - Наладка под патрон
- - Центра упорные невращающиеся (2 шт.)
- - Устройство для правки шлифовального круга от стола
- - Хомутики поводковые
- - Оправка для статической балансировки шлифовального круга.
