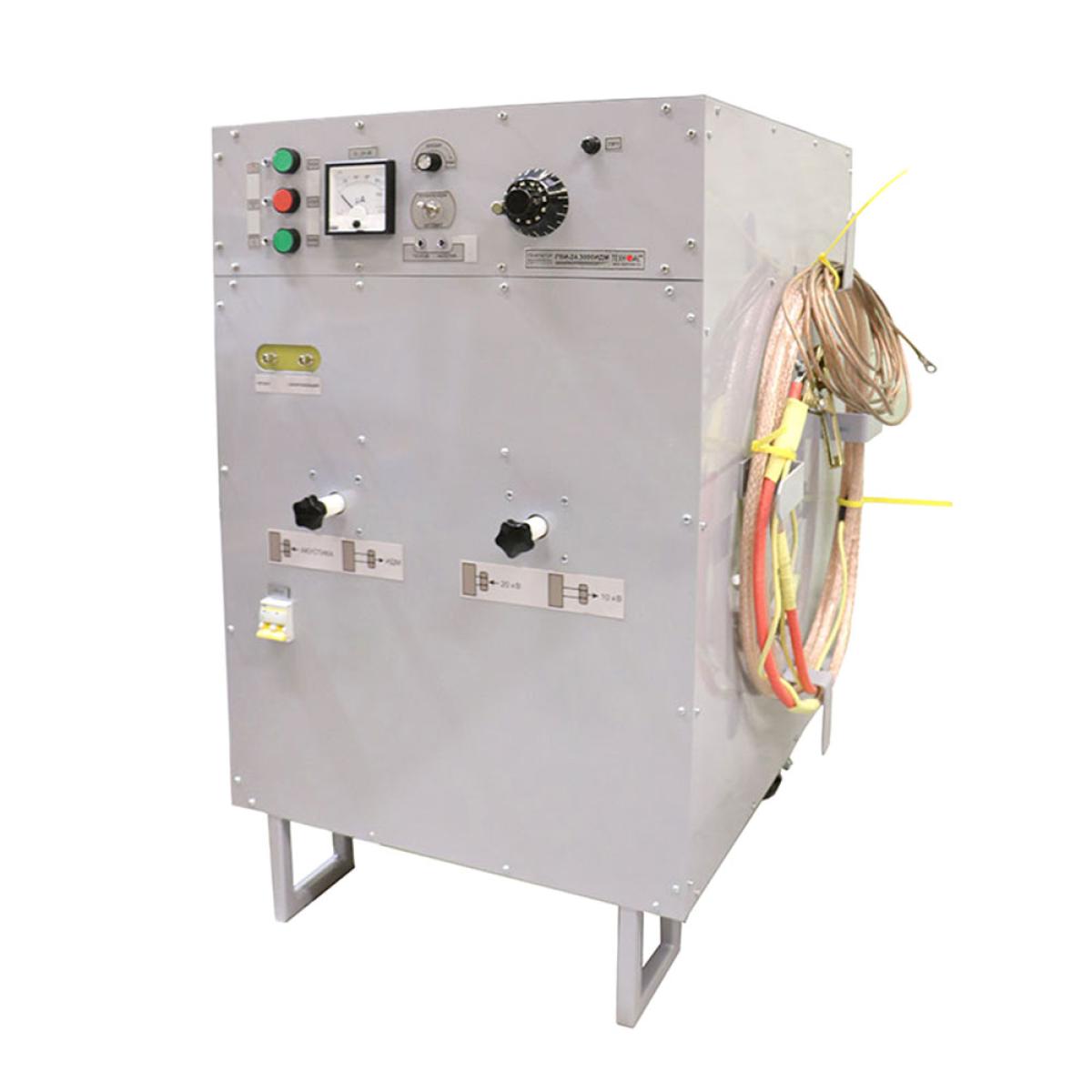

Назначение: генератор высоковольтных импульсов ГВИ-24.3000 ИДМ для точного определения места повреждения силовых электрических кабелей акустическим методом. Позволяет произвести предварительное измерение расстояния до места повреждения линии при помощи рефлектометра импульсно-дуговым методом (ИДМ).
Питание: эксплуатируется от однофазной электросети с напряжением 220 В ±10%. Максимальный потребляемый ток - 10 А.
Конструкция: рабочие механизмы защищены высокопрочным корпусом. Оборудована функциональная панель управления. Допустимый диапазон окружающей температуры - +1°...+35°С.
Преимущества: высоковольтное устройство обеспечивает заряд встроенных конденсаторных батарей и производит их разряд в кабельную линию, где в месте повреждения раздается звуковой хлопок. Оператор улавливает сигнал при помощи акустического приемника и по его максимальной величине находит место повреждения. Работа производится в автоматическом или ручном режиме. Предусмотрена плавная регулировка напряжения импульса.
Характеристики
- Тип двигателяэлектрический (220 В)
- Размер633х784х977 мм
- Вес130 кг
- Мощность3 кВт
- Частота вращения2280 об/мин
- Посадочный диаметр25,4, 32 мм
- Угол наклона диска45 °
- Назначениеуниверсальная
- Тип пилыциркулярная
- Диаметр диска400 мм
- Макс. диаметр стальной трубы135 мм
- Макс. диаметр стального прутка50 мм
- Макс. размер стального прямоугольника126×53 мм
- Развод тисков145 мм
- Вес в упаковке150.0 кг
- Длина упаковки113 см
- Ширина упаковки120 см
- Высота упаковки100 см
- Максимальный ток10 А
- Рабочая температура+1°С до +35°С
- Тип оборудованиягенератор сигналов
- Напряжение питания220 В ± 10%, 50 Гц
- Максимальное напряжение импульса0...9500±500, 0...19000±1000
- Макс. энергия импульса на каждой ступени2880 Дж
- Регулировка напряжения импульсаплавная
- Регулировка периода импульса3-15 сек
- Определение расстояния до места повреждения кабеляс рефлектометром, поддерживающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.)
