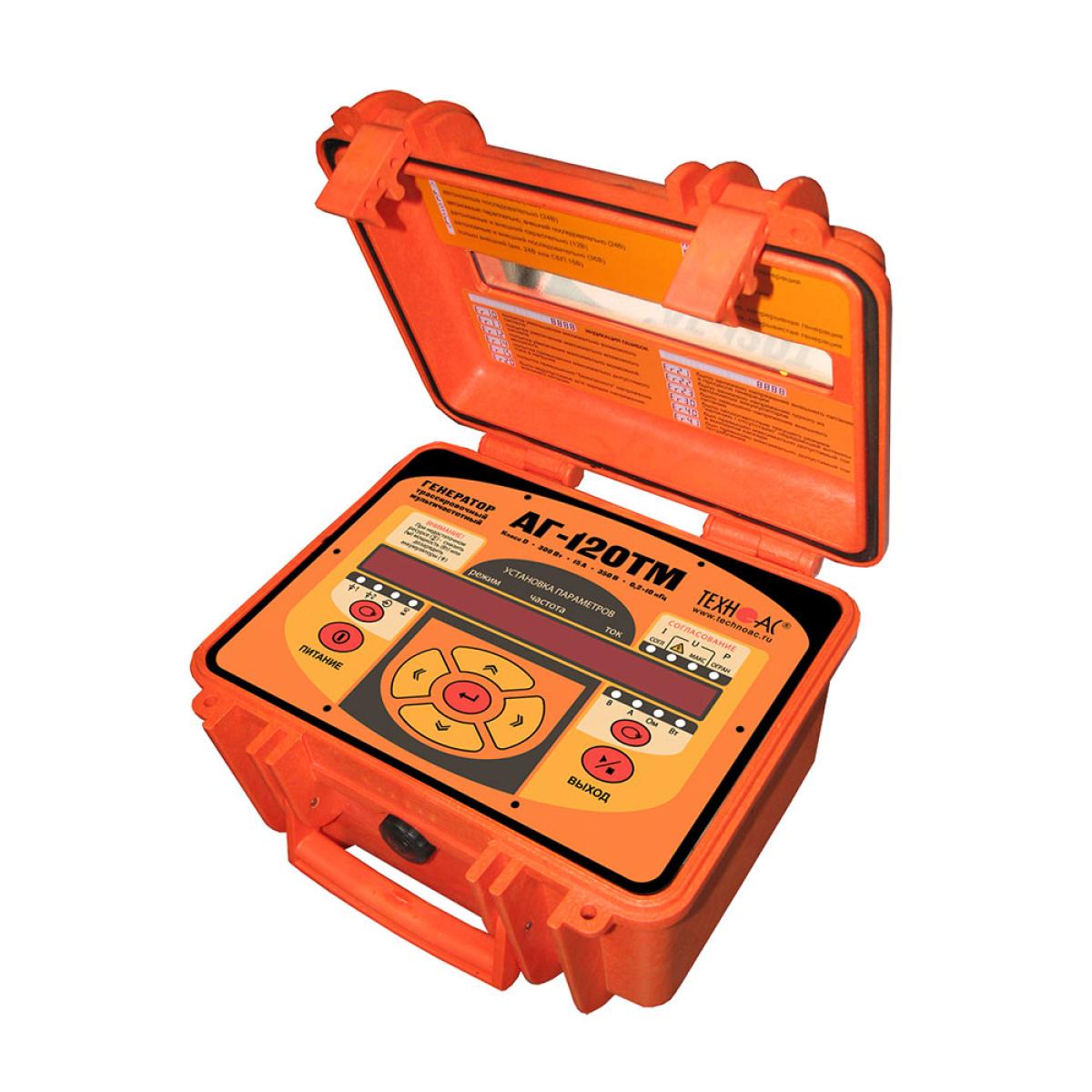

Назначение: трассировочный генератор АГ 120Т для создания распространяющихся колебаний в трассах скрытых коммуникаций при активных методах трассопоиска: электромагнитном и акустическом. Генерирует синусоидальный ток при непрерывно или кратковременными посылками для трассировки кабелей и металлических трубопроводов или импульсы управления ударным механизмом при акустическом поиска.
Питание: для длительной автономной эксплуатации требуются 2 свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач.
Конструкция: климатическое исполнение IP54 допускает работу под воздействием осадков и пыли. Прибор может работать под дождем с закрытой крышкой. Включение и выключение производятся оператором при помощи наружного влагозащищенного выключателя, а показания индикатора наблюдаются через специальный прозрачный экран. Небольшой вес и габариты в кейсе-корпусе обеспечивают легкое перемещение.
Преимущества: мультичастотный (200Гц…10кГц) генератор используется с любым поисковым приемником, работающим в данном диапазоне. Оснащен непрерывным, кратковременным, двухчастотным и ударным режимами генерации. Встроенный «мультиметр выхода» отображает напряжение, ток, сопротивление или мощность на выходе.
Характеристики
- Кол-во сегментов15
- Тип резкимокрый рез
- Длина сегмента40 мм
- Высота алмазной кромки8,5 мм
- Диаметр230 мм
- Посадочное отверстие25,4 мм
- Тип кромкисегментная
- Толщина алмазной кромки2,4 мм
- МатериалАрмированный бетон, Железобетон
- Назначениедля разделки трещин
- Размер305×270×194 мм
- Вес12 кг
- Вес в упаковке20.0 кг
- Длина упаковки75 см
- Ширина упаковки28 см
- Высота упаковки39 см
- Класс защитыIP54
- Режим работынепрерывный «НП»;кратковременные посылки «ПР»;двухчастотный «2F»генерация ударных импульсов «УР»
- Тип оборудованиягенератор сигналов
- Время зарядки8 ч
- Напряжение питания11-28 В
- Тип питания2 свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
- Максимальное выходное напряжениепри автономном питании - 220 (170 при «2F»);с добавлением внешнего аккумулятора 12В - 330 (260 при «2F»);при питании от сетевого блока - 140 (110 при «2F»)
- Максимальная выходная мощностьпри автономном питании или от внешнего аккумулятора 24В - 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом, 180 импульсы на 0,8…200 Ом;с добавлением внешнего аккумулятора 12В - 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом, 270 импульсы на 1,2…300 Ом; от сетевого блока (СБП) - 70 на 0,7…200 Ом_непрерывно, импульсы или на 0,7…130 Ом при «2F»
- Выходной усилитель мощностиимпульсный, CLASS D(BD), КПД > 80%
- Допустимый диапазон температур-30…+45 ºС
- Допустимые внешние аккумуляторы11...14В, 22…28В ≥24 Ач
- Частоты f1, f2, f3 («постоянные»)200…9999 Гц
- частота f4 («временная»)200…9999 Гц
- Выходной ток (непрерывная и двухчастотная генерация)10 А
- Выходной ток (импульсные посылки)15 А
- Выходной ток (задаваемый для автосогласования)0,1-9,9 А
- Допустимое сопротивление нагрузкилюбое
- Диапазон сопротивлений для минимального задаваемого тока (0,1А) при автономном питании4…2200 (4…1700 при «2F») Ом
- Диапазон сопротивлений для минимального задаваемого тока (0,1А) с добавлением внешнего аккумулятора 12В4…3300 (4…2600 при «2F») Ом
- Диапазон сопротивлений для максимального непрерывного тока (10А) при автономном питании0…1,2 Ом
- Диапазон сопротивлений для максимального непрерывного тока (10А) с добавлением внешнего аккумулятора 12В0…1,8 Ом
- Диапазон сопротивлений для максимального тока в импульсе (15А) при автономном питании0…0,8 Ом
- Диапазон сопротивлений для максимального тока в импульсе (15А) с добавлением внешнего аккумулятора 12В0…1,2 Ом
- Согласование с нагрузкойавтоматическое, ручное
- Автономная работа при 0ºСнепрерывная и двухчастотная генерация генерация - 1,2 ч (при 120Вт автономно/180Вт с доп. акк. 12В) и 3 ч (при 60Вт автономно/90Вт с доп. акк. 12В);импульсные посылки одной частоты - 8 ч (при 180Вт автономно/270Вт с доп. акк. 12В) и 20 ч (при 90Вт автономно/130Вт с доп. акк. 12В); генерация ударных импульсов с максимальной частотой 80 уд/мин - 20 ч (при силе удара «С2» автономно или «С3» с доп. акк.) и 50 ч(при силе удара «С1» автономно).
- Сетевой блок15 В/15 А
