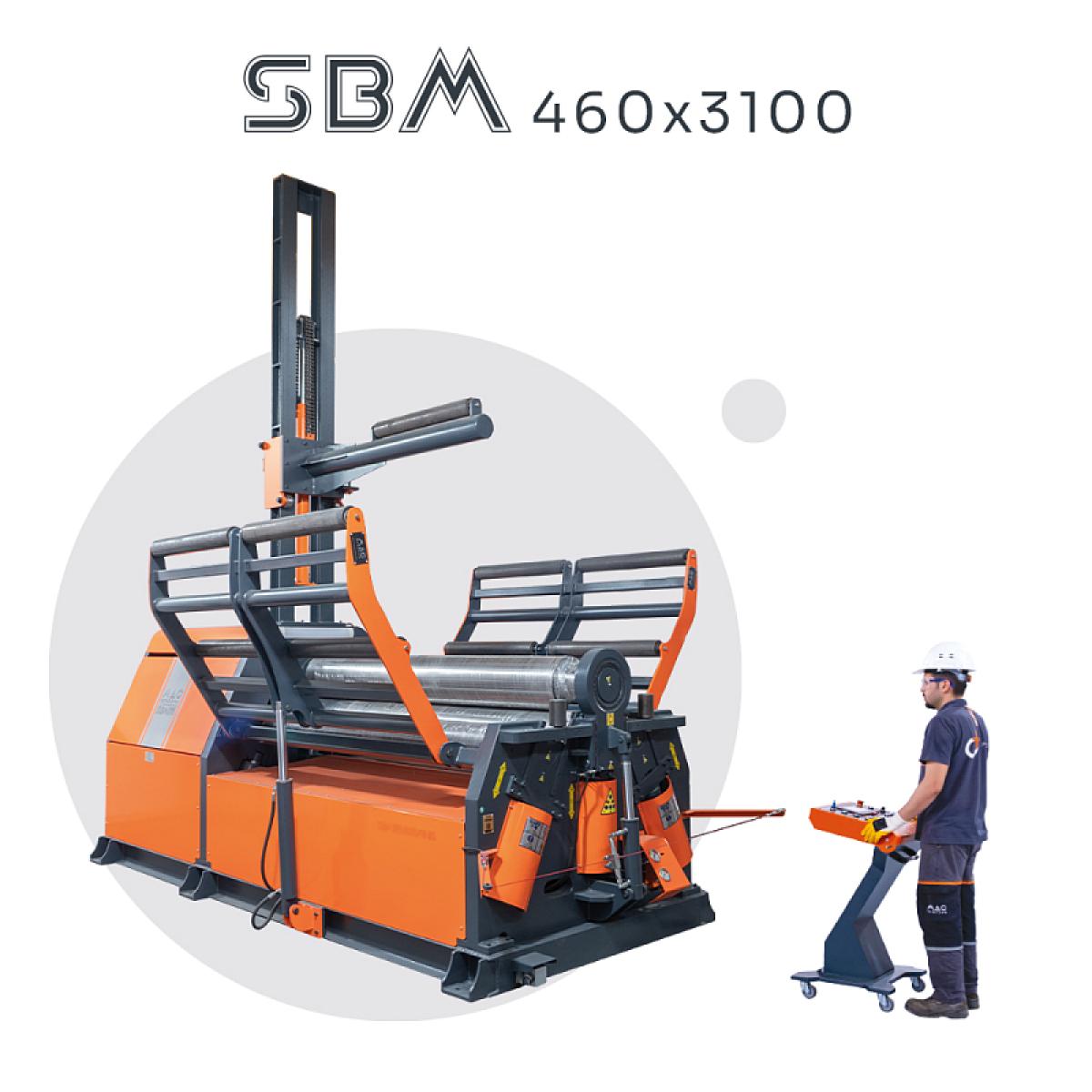

4-х валковый вальцовочный станок MAC BENDING SBM 460х3100

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• 7-дюймовый многофункциональный сенсорный экран

• Управление с помощью ПЛК с ручным, полуавтоматическим и полностью автоматическим режимами.

• Функция трех скоростей

• Рама и детали из стали марки St-52

• Регулировка прижима нижнего валка

• Верхний валок с гидравлическим опусканием и поддерживающий верхний валок

• Автоматическая система балансировки с помощью одной кнопки

• Приспособление для конической гибки

• Верхние и нижние валки приводятся в движение гидравлическим двигателем и планетарным редуктором.

• Система линейных направляющих

• Скрытый энкодер для защиты от столкновений, который записывает поворотное движение

• Система защиты от перегрузок

• Непрерывный поворот одной кнопкой

• Индукционно закаленные и полированные валки (Ck45)

• Трехступенчатая мобильная панель управления, отделенная от машины.

• Удаленное онлайн-подключение

• Система звукового и светового оповещения зуммером

• Защитный провод/шнур по периметру машины с датчиком отключения

• Страница предупреждения, показывающая время обслуживания

• Страница аварийных сигналов, на которой отображаются предупреждения в машине.

• Нормы ЕС

• Прозрачная защитная крышка для панели управления

ДОСТУПНЫЕ ОПЦИИ:

• Блок ЧПУ

• Лазерный барьер аварийной остановки Reer

• Функция переменной скорости

• Центральная поддержка

• Гидравлические боковые опоры (2 шт.)

• Стол подачи материала

• Таблица выпуска материалов

• Сменный верхний валок

• Автоматическая центральная система смазки

• Система охлаждения масла

• Система автоматизации для различного напряжения и частоты

• Исполнение в разных цветах на выбор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА

ДОЛГОВЕЧНЫЙ КОРПУС СТАНКА

Корпус всех профилегибочных станков Mac Bending разработаны и усилены таким образом, чтобы обеспечить максимальную прочность и точность. Рама станка изготовлена из высококачественной стали St-52. Процесс производства всего корпуса происходит на обрабатывающих центрах с ЧПУ.

РОЛИКОВЫЕ ПОДШИПНИКИ

Валки вращаются на установленных сферических роликоподшипниках. Подшипники обеспечивают высокую точность на всем сроке эксплуатации.

ЗАКАЛЕННЫЕ И ПОЛИРОВАННЫЕ ВАЛКИ

Высокопрочные кованые стальные валки обрабатываются на станках с ЧПУ для достижения оптимального качества. Все валки SAE 1050 (Ck45) подвергнуты индукционной обработке и закалены.

АВТОМАТИЧЕСКАЯ ЭЛЕКТРОННАЯ СИСТЕМА БАЛАНСИРОВКИ

Для точного изгиба необходимо обеспечить параллельность нижнего валка.

Электронная система балансировки ПЛК, включенная в наши машины, позволяет автоматически уравновешивать параллельность нижнего валка.

ГИДРАВЛИЧЕСКИЙ МОТОР И ПЛАНЕТАРНЫЕ РЕДУКТОРЫ

Серия четырехвалковых станков SBM гнет лист с меньшим количеством шагов благодаря приводу с высоким крутящим моментом. Валки приводятся в движение независимыми гидравлическими двигателями и планетарными редукторами. Система расположена на той же оси, что и вал, таким образом, вся мощность передается на лист без потери мощности. В качестве примера можно привести то, что во время предварительного изгиба гидравлический тормоз не позволяет листу соскальзывать назад, что может повредить материал и создать проблемы с безопасностью.

РЕГУЛИРУЕМОЕ ДАВЛЕНИЕ НИЖНЕГО ВАЛКА

Все листогибочные станки SBM имеют регулируемое давление нижних валков.

Таким образом, можно точно сгибать материалы разной толщины и качества.

КОНИЧЕСКАЯ ГИБКА

Жесткий корпус, боковые вальцы и перемещаемый нижний валок легко гнут широкоугольные конические детали различного диаметра. Мы упростили коническую гибку с помощью независимых нижних валков и боковых валков, которые могут двигаться в двух направлениях для выполнения конической гибки под нужным углом

КРАН ДЛЯ ЦИЛИНДРОВ БОЛЬШОГО ДИМЕТРА И ПОДДЕРЖИВАЮЩАЯ СИСТЕМА С ВРАЩАЮЩИМИСЯ РОЛИКАМИ

СИСТЕМА ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ

Боковые валки соединены с корпусом гидравлическими поршнями, которые перемещаются вверх и вниз в прямолинейном направлении. Благодаря системе линейных направляющих расстояние между верхним и нижним валками больше, чем в любой другой системе, что позволяет сгибать различные материалы разной толщины (прочность на предварительный изгиб и прокатку тяжелых листов).

УПРАВЛЕНИЕ С ПОМОЩЬЮPLC

Управление станком возможно в режимах: автоматический, полуавтоматический и ручном
